Paso 2: Conexiones de hardware
Para este paso necesitarás tras cosas
- Protector base Grove Kit
- Kit de Grove LCD
- Kit de Grove LED (opcional)
- Temperatura del equipo de Grove
- sensor de proximidad sensor IR

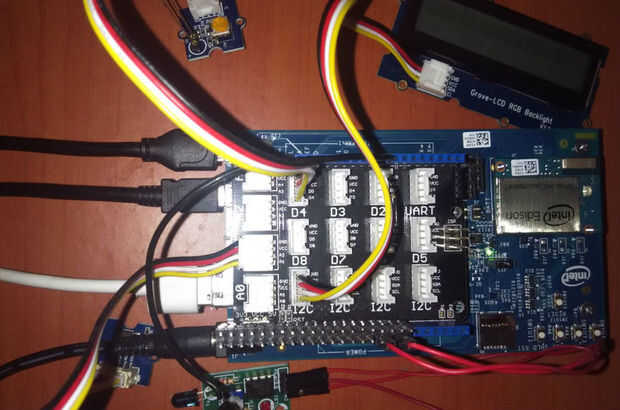

Hacer las siguientes conexiones:
- LCD - I2C0
- LED-D4
- Sensor de temperatura-A1
- Sensor de proximidad infrarrojo
- VCC/5v a 5V de cabecera de Edison (a través de protector de la base)
- Toma de tierra para cualquiera de la tierra de cabecera de Galileo
- Salida a D7 de cabecera de Edison (a través de protector de la base)

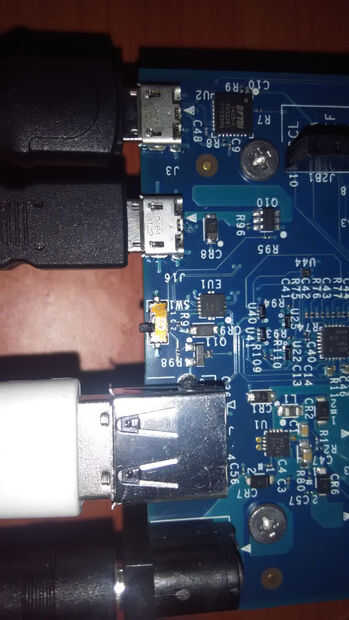

Para conectar cualquier dispositivo USB, al puerto host USB de la placa base, usted necesitará mover el interruptor cerca del puerto USB puerto host USB como en la imagen adjunta. En este modo, tienes el tablero base de alimentación con un adaptador de fuente de alimentación de CC (7V-15V, utilicé el adaptador que viene con Intel Galileo Gen2).
Puede conectar la tarjeta de audio USB directamente al puerto USB de Edison pero les recomiendo usar un hub USB con alimentación externa para conectar la tarjeta de audio para un mejor rendimiento.
