Hablando de resistencia calculadora (2 / 4 paso)

Paso 2:

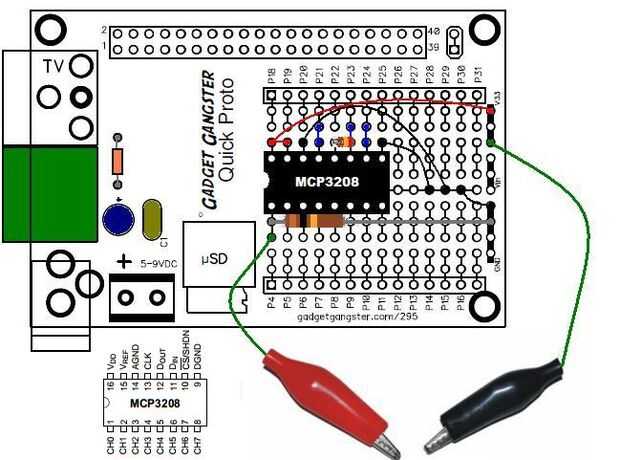

Aquí están las conexiones para la fila superior de la viruta del MCP3208.

1. Perno puente ADC 16 V3.3
2. Puente ADC 16 a pin pin 15
3. Perno puente ADC 14 a Vss (masa)
4. Perno puente ADC 13 a P21
5. Puente ADC 12 a pin ADC pin 12
6. Inserte una resistencia de 3.3K entre ADC patillas 12 y ADC 11
7. Perno puente ADC 11 P23
8. Perno puente ADC 10 a P24
9. Perno puente ADC 9 a Vss (masa)

Aquí están las conexiones para la fila inferior de la viruta del MCP3208.

1. Insertar un resistor 10 de k entre el pin 1 del ADC y Vss (masa)
2. Añadir un puente de pinza de cocodrilo con conector ADC 1 (CH0)
3. Añadir un puente de pinza de cocodrilo a V3.3

Construir el circuito de audio para P10 como se indica en las instrucciones de QuickProto.
