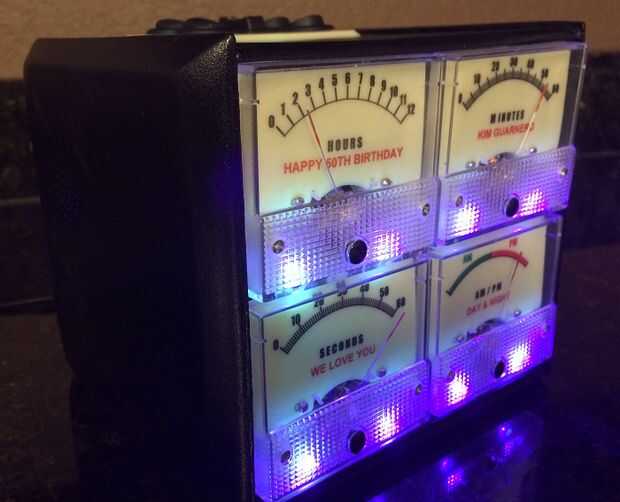

El reloj mostrará la hora analógica de 4 metros. He visto este tipo de relojes en varias encarnaciones, pero nunca vi un reloj analógico en este formato que hablaba. Este reloj anuncia la hora a intervalos de media hora y juega un mensaje cada vez que el reloj está encendido primero. Muchos de estos tipos de relojes utilizan un módulo de reloj de tiempo real como esta. La batería de botón mantiene la hora cuando se quita la energía para que el reloj siempre conservará la hora actual. Mayoría de los relojes de este tipo permite el tiempo para ajustarse cuando se compila el programa de Arduino. Esto está bien salvo cuando se tiene en cuenta horario de verano. Debe avanzar o retardar el tiempo de una hora dos veces al año. Volver a compilar el programa es un fastidio, así que decidí añadir capacidad de ajuste de tiempo del reloj mediante un interruptor y pulsador interfaz.

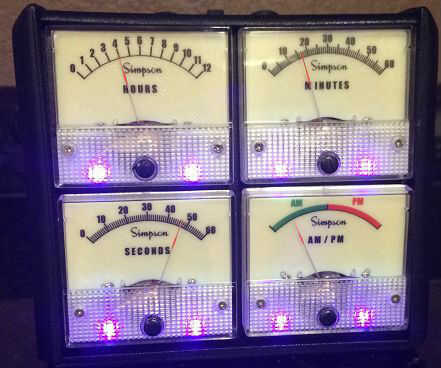

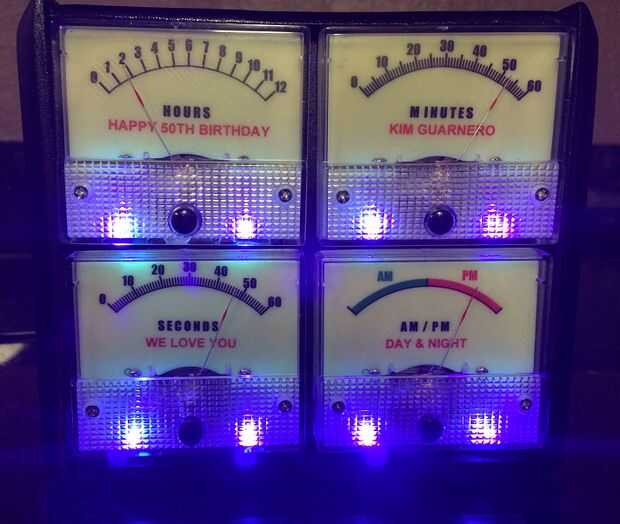

El medidor analógico calibre placas y botonera 3D impreso en resplandor en el material oscuro por lo que siempre son visibles. He añadido LEDs ULTRAVIOLETA a los medidores y el tablero de pulsadores que proporcionará un efecto agradable iluminación púrpura y cargar el resplandor en el material oscuro.
El poder en el mensaje y el tiempo anunciar archivos son proporcionados pero se pueden cambiar simplemente por grabar nuevos archivos. mp3 y ponerlos en el music maker Junta Tarjeta micro SD.
El reloj es impreso en 3D y utiliza un Arduino Mega 2560, un escudo de Music Maker MP3, un reloj de tiempo real DS1307, cuatro rocker interruptores, un interruptor de botón momentáneo de arriba/abajo y ULTRAVIOLETA de 3mm 12 LEDs...
Aquí se encuentran los archivos .stl para la impresión de las piezas del reloj código de Arduino, metro plantilla de placa frontal, diagrama de cableado y los archivos de audio. Los archivos también pueden encontrarse en www.guarnero.com. El reloj fue impresa en un mini Lulzbot que tiene un tamaño de impresión de cama de 150 x 150 mm.
El reloj entero fue impreso con filamento de caderas a excepción de la botonera y las placas de escala del medidor. Estos artículos fueron impresos con resplandor en el oscuro ABS.
Se proporciona una lista completa de partes a lo largo en el final de este "Instructable".
ADVERTENCIA:
Una vez que se ha construido el reloj, se malinterpretan a menudo personas que pudieron haber tenido una experiencia sobrenatural una vez que tome el sol en el cálido resplandor del reloj y el sonido de la voz angelical anunciando la hora. Te lo aseguro, el cálido resplandor es solo los LEDs ULTRAVIOLETA y la voz angelical es mi esposa.
