Hable con un Arduino con un dispositivo iOS utilizando Bluetooth Low Energy (1 / 4 paso)

Paso 1: El cable por el Arduino.

Al lado de hard ware de cosas será bastante simple.  Vamos a utilizar 4 LEDs conectados a algunos de los pines PWM en el Arduino.  vamos a utilizar otro LED para indicar la conectividad para el iPhone y un botón para activar una acción en el teléfono.

El escudo BLE utiliza Pin 8 y 9 para hacer sus cosas, por lo que es una buena idea dejarlos solos.

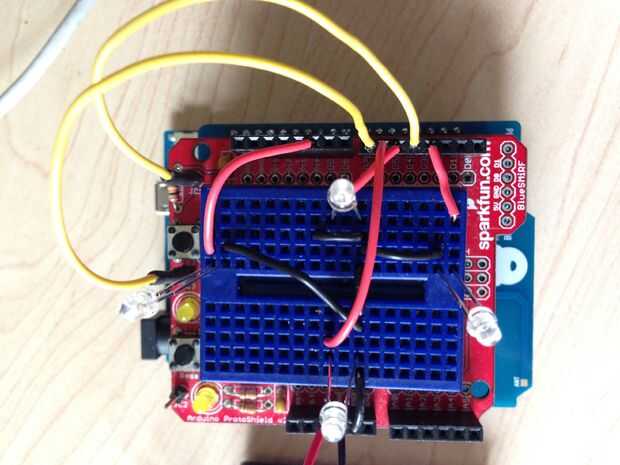

los terminales positivos de los LEDs se va a los pines siguientes en Arduino

3, 5, 6 y 10

Todos los terminales negativos Irán a una tierra común. No utilizo ningún resistencias en mi proyecto, dependiendo de que LED se utiliza, puede que desee incluir.

Estoy usando el de los LEDs en mi proto-shield conectado al pin 4 en el Arduino para indicar la conectividad con el teléfono y uno de los interruptores conectados al pin 7.
