Paso 3: Crear el PCB

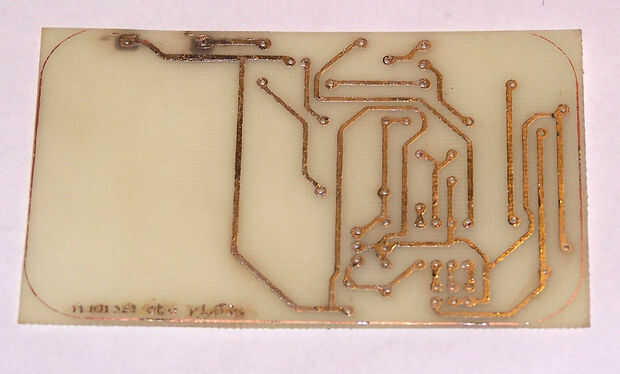

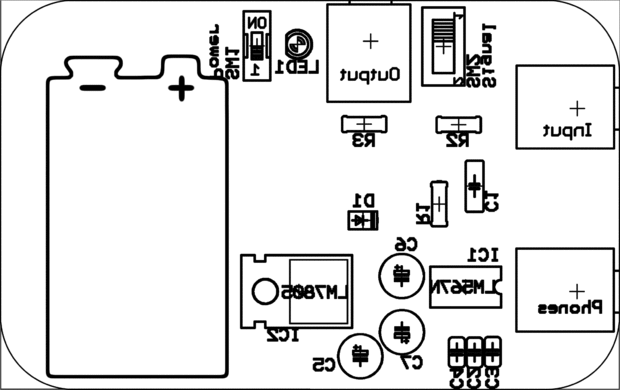

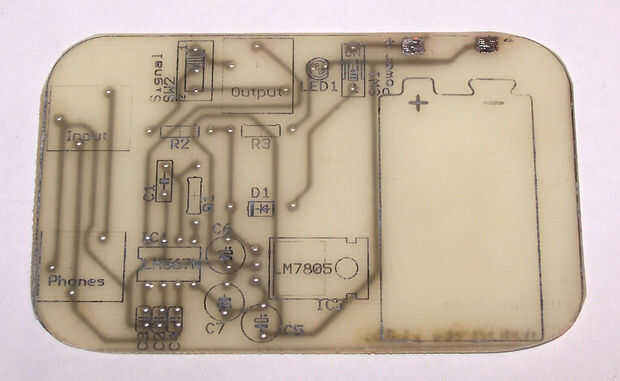

He incluido la capa inferior de rastro así como una capa de "serigrafía" diseño de componentes. Después del grabado, regrese y aplicar la serigrafía. Hace colocando las piezas mucho más fáciles, además de tiene un indicador de polaridad de la batería nifty (hay que reconocer que sólo es útil si se utiliza mi método de conexión de la batería).

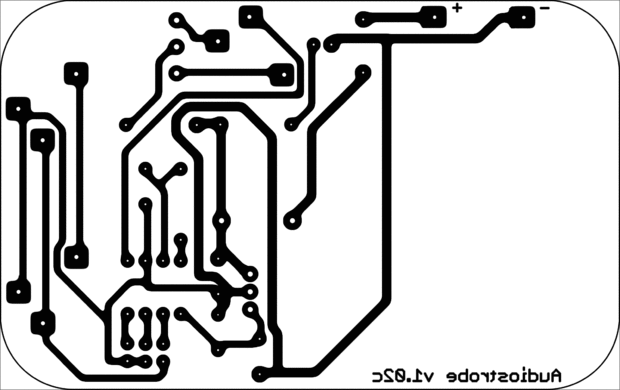

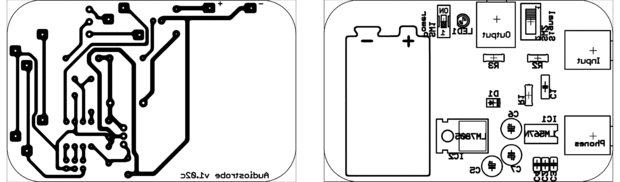

Los planos están en formato GIF, 600dpi en lugar del estándar de 300 dpi. Asegúrese de que descargar la imagen en su tamaño original. Al imprimir, las tablas deben terminar 3.5' "x 2.2". Debe imprimir la imagen con ambas tarjetas como 7,5 "x 2.2". Opcionalmente, he incluido los archivos pdf con las imágenes correctamente el formato de 8.5 "x 11" papel. Abrir e imprimir. Asegúrese de que no tienes ningún encabezados, pies de página, etc. en, o las juntas no será el tamaño adecuado. Obtener la regla y asegúrese de la salida, justo.
Las máscaras que he subido han sido alteradas ligeramente basado en mis resultados. Los pads de la batería son más grandes, como son las pastillas para los gatos. Las líneas de energía se han hecho más gruesas, así. Y el texto es un poco más grande.
Si no me equivoco, utilicé una broca #8 para todos los agujeros excepto el poder y la tomas. Las tomas son delgadas, alargados conduce, perforé dos agujeros de lado a lado, y yo hice algo parecido con los botones de potencia. No recuerdo el tamaño de broca que utiliza, sin embargo.
Si se decide una ruta similar a la mía para conexiones de la batería, tendrás las almohadillas en la parte superior, así como para el refuerzo de la soldadura. No tenía ganas de hacer una máscara de toner para dos pastillas, así que sólo dibujé con un marcador permanente Sharpie. Dibujan más o menos del mismo tamaño que las teclas del lado inferior. Deje que la tinta seca por unos minutos y luego ir sobre él otra vez. Qué el infierno, pasar otra vez una vez más para buena suerte.
Nota: hay una zona que podría dar problemas un poco, dependiendo de la impresora y el método que utilice. Uno de los botones en el jack de salida de Audiostrobe está bastante cerca de la toma de tierra. Siempre tengo problemas con el puente; mis problemas son siempre con overetching/se abre, así que dudo que va a ser un problema. A comprobar antes de grabar para asegurarse de que no es puente. Hay una nota en el gif de rastros que muestra donde estoy hablando. Usted también querrá prestar atención a las almohadillas en el 7805.
