Paso 5: Perfore los agujeros de montaje de tablero, rellenar y Junta de la soldadura
Después de taladrar los agujeros, ajustaron algunas arandelas de nylon en la parte inferior de la Junta. No sólo añadir estas la altura que necesito los cables de no tocar el caso, que no se las tuercas de los rastros. No recuerdo el tamaño exacto que tengo; va variar dependiendo el tornillo que se utiliza. Utilicé tornillos M3, creo que de 1/4". Tenga cuidado no epoxy en el agujero. Me untó una cantidad muy delgada de epoxi alrededor de los orificios, prensado la arandela plana a la Junta y luego se coloca un filete de epoxy alrededor del borde de la lavadora con una jeringa. Asegúrese de que el epoxi de 30 minutos y no las cosas 5 minutos. Una vez que todo se encuentra, usted puede curar el epoxi más rápido si se aplica calor. Sólo establece la Junta en una almohada y coloque una caja de cartón, como una caja de zapatos, sobre él. Se puede utilizar pegamento estupendo aquí, pero no lo recomiendo porque una vez había colocada la lavadora, eso es todo. Se puede mover si no lo consigues perfecto.
Ahora podría ser un buen momento para averiguar donde hacer los agujeros de montaje en la lata Altoids. Deseo que había pensado en hacerlo en este paso cuando construí mina. Coloque una arandela en uno de los tornillos de montaje, coloque a través del orificio en la parte superior de la Junta y tornillo en una tuerca. Usted debe tener el tornillo, arandela, Junta, arandela de nylon, tuerca. Si el tornillo pasa hacia fuera a través de la parte inferior de la tuerca, o necesita otra arandela entre el tornillo y la Junta, o necesita un tornillo más corto. Repita para todos los otros agujeros de montaje. Ahora coloque la placa en la parte superior tres 3 x 5 tarjetas al lado de la lata. Las tarjetas 3 x 5 dan una aproximación razonable del espesor de la parte inferior de la lata. Con las tuercas en las tarjetas, altura de la Junta debe ser muy cerca de donde será montado. Marque una línea donde contacto con el lado de la lata. Si usted utiliza las tomas estéreas sugerí en la lista de piezas, puede ver la hoja de datos y ver que el enchufe es 0,236" o 6 mm de diámetro. Así que el centro de su agujero de montaje debe ser 0,118" o 3mm por encima de la línea de junta. Tampoco se puede medir, preferiblemente con un par de pinzas, o usted puede eyeball. Elegí este último método, por lo que sinceramente puedo atestiguar el hecho de que es una mierda.
Asegúrese de que el agujero quede alineado con el centro de las tomas serigrafiadas horizontal y marque su ubicación. Sharpies funcionan bien. Por supuesto, necesitará asegurarse de que la junta esté alineada con su eventual posición dentro de la bandeja. Trate de ser lo más preciso posible aquí, pero no salir con el micrómetro. Más tarde descubriremos que tenemos que perforar un poco sobredimensionado, por lo que habrá algunos slop incorporado.
Usando Algunos bastante áspera (-?) lija 320, raspe el interior de la parte inferior de la lata. Limpie la lata con alcohol. Desenroscar los tornillos y coloque la Junta en la lata. Las arandelas de nylon que descansando en la parte inferior de la lata. Utilizando un rotulador, marca el centro de cada agujero, luego trace una línea alrededor del interior del agujero.

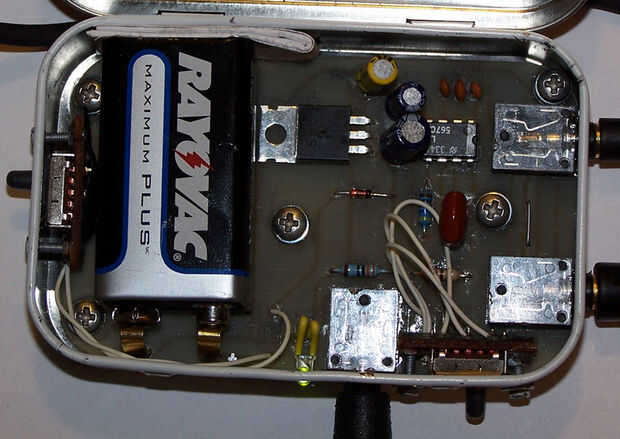

Ahora necesita colocar sus piezas. Otra vez, no conseguí un plano de la junta sin montar con las piezas colocadas. Lo mejor que tengo es con la junta montada en la lata. Hay algunas piezas con la polaridad. IC1 y IC2, C5-C7, D1 y LED1. Los electrolíticos tienen una raya por un lado con un "-" símbolo. La polaridad está marcada en la serigrafía con un símbolo "+"; el lado negativo del condensador va obviamente frente a esto. Si tú no la serigrafía o no es legible, sólo consulte el gif del silkscreen del paso 3. La serigrafía ha sido reflejado para permitir transferencia de tóner, así que darle la vuelta horizontalmente en tu editor de imágenes favorito. IC1 tiene una muesca en un lado; Alinee con la muesca de la serigrafía. IC2 debe montarse con el doblado de los cables para que la lengüeta metálica a lo largo de la parte posterior es plana en el tablero. D1 posee una línea negra (suponiendo que ya tienes un estándar rojo diodo de cristal, si tienes un diodo más grande de plástico negro, que va a ser una línea blanca o plata) alrededor de un extremo; Alinee con la línea negra en la serigrafía. LED1 podría ser complicado. Debe haber un borde levantado alrededor de la base. Un lado debe ser plano. Sostenga el LED de modo que el lado plano esté alineado con el lado plano de la serigrafía. Si los cables están alineados con los agujeros, estás de suerte. De lo contrario, mire el LED. Debe haber dos piezas metálicas discernible. Uno debe ser vagamente triangular. Que uno debe orientarse hacia la parte plana de la serigrafía. Nota que desea proteger el LED conduce de cortocircuito de alguna manera. Había despojado el aislamiento de un alambre y lo colocó sobre los cables de LED. Pequeño diámetro tubería del encogimiento del calor también funciona. En un sujetador, cinta eléctrica hará así.

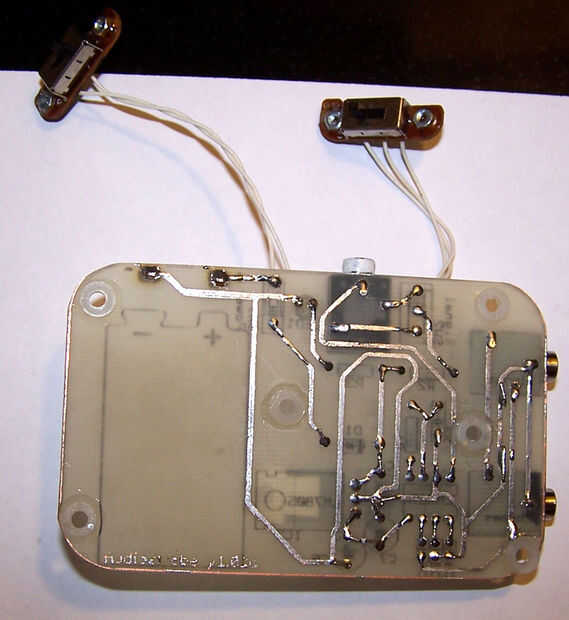

Las resistencias y las tapas de cerámica pueden ser orientados de cualquier manera. Enganche los cables cortos y doblar a lo largo de sus rastros en la parte posterior. Si ve la foto de la parte posterior del tablero a tamaño completo, usted puede hacer hacia fuera que conduce el doblado. Tenga cuidado de no superar alguno de los cables. Asegúrese de que antes de que la soldadura que los conectores de audio son al ras con el tablero. Si está levantadas en todo, van a estar mucho menos robustas como es enchufar en ellos. Además, será un dolor para perforar agujeros de montaje para. Distancia de la soldadura. Flujo es tu amigo. Hasta el momento para limpiar el tablero, cuando empiezas a odiar con pasión.
Puedes ver los que montara mi interruptores para cables. Trazado de los cables en el interruptor para ver cuánto necesitaba a ellos, como no quería cualquier exceso interfiere con la batería. El interruptor de selección de línea que simplemente guesstimated cuánto necesito. Como dije, tomé estos interruptores de un controlador de playstation. Son realmente dos interruptores SPDT, pero sólo estoy utilizando un lado para el interruptor de encendido. Los dejé en la broca de PCB llegaron, como hace una plataforma de montaje práctico. En realidad, se me ocurrió que sería una plataforma de montaje útil justo después de que terminé de quitar ambos de PCB, por lo que llegué a soldarlos derecho nuevamente sobre. Increíble, como siempre vengo con buenas ideas inmediatamente después de terminar la obra habría me salvó. De todos modos, ajustaron algunas tuercas para la placa mide la colocación y perforar algunos agujeros en la lata Altoids que no coinciden ni por asomo con la colocación de la tuerca. Realmente necesito dejar ese hábito de calcular visualmente.
