Paso 6: Fije las tuercas de montaje, perfore orificios en la lata
Realmente recomendaría utilizando un taladro para perforar los agujeros si tienes uno. El bit le gusta vagar un poco si no. A pesar de todo, utilice un punzón con resorte en el centro de los agujeros. La tirada encima de un pedacito de taladro pequeño. Si simplemente saltas a la broca que desee para el tamaño final, es probable que se captura en el metal fino de la lata y ya sea dañar a él o, peor aún, dañar te. Usted querrá empezar pequeño, tal vez 1/8" y luego trabajar hasta un 1/4" bits. "Pero espera", le oigo decir, "el de gato más de 1/4" de diámetro y se dijo que tendría que hacer el tamaño del agujero!" Eso es lo que los archivos de la aguja para. Cuando hayas llegado a 1/4", romper los archivos de la aguja y ampliar ligeramente el agujero. ¿Un poco?
La razón para los agujeros de gran tamaño es probable que obvio a usted ahora, pero en caso, como yo, eres un poco lento en la captación, permítame explicar mi estupidez en detalle. El cañón metálico en el cual colocamos nuestro enchufe del receptáculo es la conexión a tierra para el gato. En las tomas line input y Headphones, no importa si la tierra entra en contacto con el metal estaño, porque ambos conectores están ligados a una tierra común y nos fuimos a grandes esfuerzos para asegurar que ninguno de los otros componentes en contacto con la lata. El audiostrobe de salida, por el contrario, debe estar aislado de tierra. La tierra de la línea de audiostrobe va al decodificador de tono; el circuito permanece abierto hasta que se detecta la señal de audiostrobe, cuando el decodificador de los lazos de la línea a tierra. Corriente fluye a través de los LEDs y luz hasta las paradas de la señal, momento en el que el decodificador rompe la conexión. Corta conexión a tierra de audiostrobe a la tierra y el LED enciende y permanece en, independientemente de la señal.
Me había dado cuenta hasta que había soldado los conectores en y estaba hurgando con el multimetro que el cañón metálico externo era la conexión a tierra. Esto realmente hizo colocar la placa en una bandeja de metal suena como una idea bastante cutre. Sin embargo, fue una que era reacio a renunciar, especialmente después de que fui a la molestia de lijar esquinas en mi PCB bastante redondeadas. Así que, después de una exhaustiva búsqueda de la mejor solución, en la que debo haber mirado a través de al menos dos cajones (2!!!!), se asentaron en pintura. Blanco, a base de aceite pintura de esmalte, para ser exactos.
Flash forward. Chupa la pintura. Raspa el metal fuera lisa. Por cierto, esto va a ser un tema recurrente en esta pequeña saga. Trató de una fina capa de epoxi. Les ahorraré los detalles. Tubería del encogimiento del calor sería probablemente un gran trabajo, pero no tenía ganas de pruebas la resistencia al calor de mis conectores estéreo plástico finos, baratos, así que opté por mi favorito, cinta aisladora de rendimiento. Cortar un trozo de cinta aislante alrededor de 1" de largo, luego cortar en 3 tiras a lo largo de la longitud. Iniciado el abrigo solo en un lado de la parte inferior, envuelta de 360 grados para superponer el comienzo, luego corte la cinta sobre la mitad del camino centraa en el costado. La idea es obtener un capa gruesa a lo largo de la mayor parte de él, pero dos capas a lo largo de la parte inferior. Usted a apalancar las tomas a lo largo de ese borde inferior, por lo que a la capa adicional. No corte la cinta todavía! Pellizcar en perfectamente en varios lugares y tratar de convertirlo en el cañón del gato. Si recorta la cinta ahora, cogerá en el borde del agujero cuando está insertando el tablero y conseguir piel vuelta. Si te has ido de 1/4" con el siguiente tamaño broca (mi siguiente tamaño es 5/16"), esto probablemente no será un problema. Si, por el contrario, ha utilizado archivos de aguja para agrandar los agujeros para una mirada limpia, puede ser en para un apretón apretado.
Continuar con la perforación. Marcar la ubicación de los conmutadores y cualquier hardware de montaje, si es necesario y taladro. No olvide el agujero para el LED. Estás en tu propio en cuanto a la colocación va, como los conmutadores no será la misma que la mía. Además de mina mira como una mierda, por lo que no me copie. Una vez que termines de perforación, estar absolutamente seguro de que has retiró las metal polvo, virutas y desechos desde el interior antes de continuar.
Espero que en el último paso rascada y limpiar la parte interior inferior de la lata Altoids. No, así que escucho atentamente cuando te digo que necesita para rayar y limpiar el metal como un obsesivo compulsivo. Puedo asegurarles que, debe ir a la molestia de apalancar el PCB en su lugar, darse una ampolla de sangre y casi mata al perro en el proceso, sólo para encontrar, como usted triunfante atornillar sus tornillos de montaje, que las tuercas ajustaron tan cuidadosamente en su lugar son propensas a estallar suelta con temerario abandono, no es un campista feliz. Tan fuertemente una vez más animo a rayar y limpiar el metal antes de que las tuercas de epoxy.
Debe ser una de aquellas almas despreocupadas que alegremente las fraguas por delante sin miedo o precaución, independientemente de las advertencias de los demás: tener esperanza. He descubierto, para mi sorpresa y deleite, que pegamento super humilde sirva para cementar las tuercas al metal. No sé cuán bien funcionaría para adherir nueces peladas a la lata, pero enlaza muy bien las tuercas con un filete de epóxico endurecido alrededor de ellos a la lata. El problema está, por supuesto, que tienes un tiro y un tiro, para obtener la tuerca en el lugar correcto. Una vez abajo, está abajo de la cuenta.

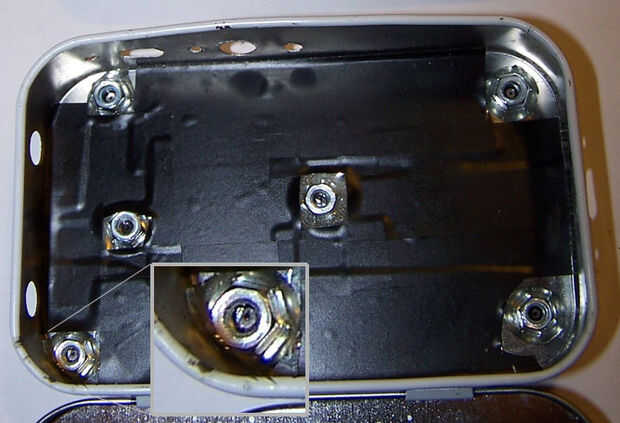

En cualquier caso, mezclar el epoxi, aplique una capa delgada alrededor de los orificios que trazó y presiona las tuercas hacia abajo, asegurándose de que están alineados con los orificios. Coloque un filete con una jeringa o simplemente use un palito para colocar epoxy. Quieres el filete de epoxi a la parte superior de la tuerca, y el diámetro del filete debe ser por lo menos dos veces el diámetro de la tuerca. Tenga muy cuidado no epoxy en la tuerca! Esto es muy fácil si usted no está usando una jeringa. Si usted consigue algunos allí, sólo la tuerca del portabrocas y comience fresco. Probablemente usted necesitará quitar todos el epoxi de la primera tuerca antes de la colocación de su reemplazo, para que el epoxi exudar hacia arriba en el centro de la tuerca.
Espere a que el epoxy se seque. Esto sería un genial pase al paso 8 y construir tus gafas LED. No miedo nunca, puedes jugar con epoxy allí también. Una vez que ha endurecido el epoxi, empezar a poner cinta aislante. Trata de cubrir cada pieza expuesta del metal en la parte inferior. Si usted coloca sus piezas correctamente cuando llenar el tablero, los lados de la lata no será un problema.
