Paso 8: Crear los vasos LED
Ya señalé que son gafas de solo canal, no aprovechando que cosita el interruptor de alta tecnología tenemos instalado en nuestra unidad de decodificador. Solamente un conjunto de LEDs. Y solo dos LED por el ojo, justo al lado del otro. Cuando se experimenta con el circuito breadboarded, revisé para ver si dos LEDs sería suficientes para ver a través de los ojos cerrados. Eran. No fue sino hasta después de que había construido las gafas me di cuenta de que dos LEDs fueron lo suficientemente brillante si enfrentaban mis retinas y mi retinas fueron frente a ellos. Cambiar el ángulo de cualquiera, sin embargo un poco, y todo lo que tienes es una leve sugerencia de luz. Mi próximo par de gafas va a tener por lo menos tres LEDs por línea para cada ojo, espaciado cerca de tres cuartos de pulgada aparte, en un patrón de estrella (bueno, triangular, pero si hay dos líneas...)
De todos modos, tomé un par de gafas de seguridad y marcado en las lentes lo que yo pensaba era el centro de mi campo de visión cuando mis ojos fueron relajados. Luego coloqué los LEDs ligeramente por encima. Lo hice deliberadamente. La idea era que mis ojos automáticamente se vería hacia arriba hacia la luz intermitente. Los estudios han demostrado que cerrar los ojos, consciente relajante y rodando los ojos hacia arriba hace que el cerebro a producir ondas alfa. Pensé que obtendría un impulso libre a la eficacia de los cristales de esta manera. Había un par de cosas mal con este razonamiento:
- Al contrario de lo que esperaba, los ojos no gravitan naturalmente hacia la luz mientras utiliza la máquina intermitente. Gravitan hacia el en posición de reposo, que cuidadosamente había marcado las gafas antes de colocar mi LED en otros lugares.
- Si los pilotos estaban en el centro de mi campo de visión, probablemente estaría capaz de ver la pulsación sin importar la posición de mis ojos. Como lo es ahora, solo puedo verlo si levanto la mirada consciente. Puesto que el punto entero de brainwave arrastre es reducir la actividad de la mente consciente, este método no es enteramente confiable.
- Sólo se me ocurrió después de las gafas que siempre no quieren producir ondas alfa. Si utiliza la máquina para la meditación, por ejemplo, es probable que intento llegar a Theta. Si había funcionado como lo planeado, la colocación de los LEDs realmente se que obstaculizan mi avance en lugar de ayudarlo.
Para colocar los LEDs, he hecho los agujeros para los cables en las lentes de plástico. Quería el LED montado en el interior del ocular por lo que estarían más cercanos de mis ojos. Fueron montaron en el exterior de la lente, más lejos de mis ojos, la zona se iluminan sería mayor, pero la intensidad es menor. Para hacer los agujeros, me enderezó un clip y calentar con un soplete. Una vez fue rojo caliente, asomó a través de la lente. Después de hacer todos los agujeros, raspar el plástico derretido amontonada de alrededor de los orificios con un cuchillo X-acto. Montara los LEDs con epoxi.
Los LEDs para cada ojo están cableados en paralelo, y los dos ojos están conectados en serie. Tan en mis gafas, el cable positivo (señal) funciona a los ánodos de los LEDs en el ojo derecho, que están conectados uno al otro. Los cátodos (marcada por el lado plano, recordar) de los LEDs a los ánodos de los LEDs en el ojo izquierdo. Los cátodos de los LEDs en el ojo derecho se conectan a la tierra de la toma de audiostrobe. Cortar un extremo de un cable de interconexión audio en lugar de cortar un par de auriculares, así que sólo tengo un cable a tierra. Si utiliza cables de auriculares, deben unir los cables de dos tierra.

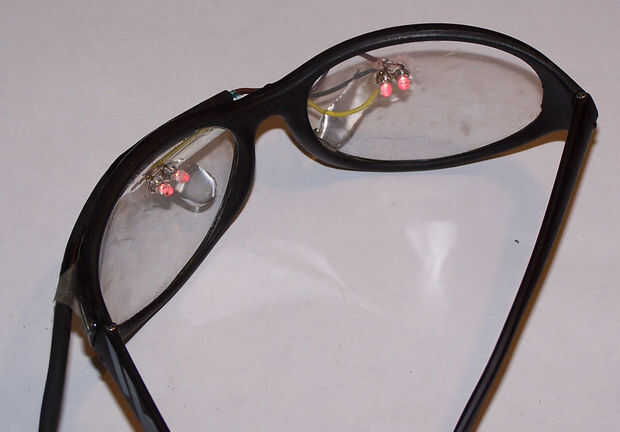

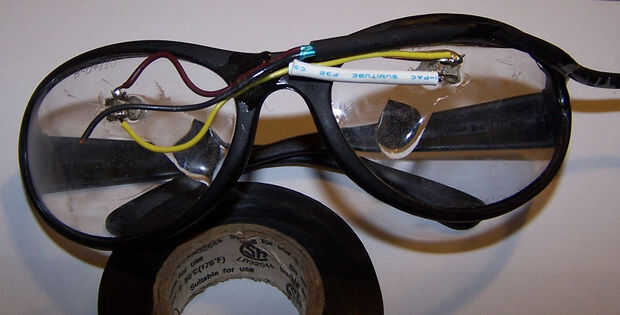

Sólo usé los cables de LED para conectar entre sí, como se puede ver en la primera foto Utilicé un trozo de alambre para conectar los cátodos del ojo derecho a los ánodos de la izquierda. El cable de tierra se encajona en un muy mal pedazo de tubo termo-retráctil. El cable se ajustaron a la parte delantera de las gafas; la conexión se interrumpe en la bisagra de la madre. Se puede ver cable de señal del canal no utilizados totalmente ondeando en el viento. Si yo no ajustaron los LEDs, pude volver e instalar otro canal, pero con mis problemas de colocación de LED, sólo quisiera construir un nuevo par de cero.
He utilizado LEDs de alto brillo rojo. Mi próximo par probablemente tienen rojo y azul. Que trae el problema de la R2 que mencioné en la lista de piezas. En teoría, cada matriz de LED necesita un resistor limitador actual de valor diferente. Esta resistencia (R2) se asegura de que los LEDs no dibujes tanta corriente que se soplan.
Este par de gafas tiene una matriz de 2 x 2; 2 matrices paralelas de 2 LEDs en serie. Los LEDs tienen probablemente una tensión directa de 1.9v y un requisito de corriente de 20mA típico. Si cambiamos a, por ejemplo, LEDs azules, que tienen una mayor caída de tensión, el valor de R2 debe cambiar. Del mismo modo, añadiendo resistencias a la matriz cambia el valor necesario para R2. La forma más fácil alrededor de esto sería quitar R2 y reemplácelo con un cable de bus. Luego alambre de la resistencia de valor correcto en línea con los LEDs en los vasos. Esta manera, usted puede intercambiar gafas sin preocuparse por el valor de la resistencia.
Por otro lado, probablemente no es una cantidad enorme a menos que haga gafas con muy diferentes necesidades de resistencia. Sospecho que Audiostrobe utiliza PWM para variar el brillo de los LEDs. PWM se puede utiliza para saturar LEDs más allá de su corriente máxima, aumentando su brillo percibido mucho. Actúa rápidamente cambiar el LED de encendido y apagado. El brillo puede ser modulado sin cambiar la potencia aplicada al alterar la cantidad de tiempo que el LED está encendido y apagado. Porque el LED está apagado una porción significativa de la época, no recalentarse. Pero oscila sobre y apagado tan pronto lo vemos como estar continuamente en. Si es el caso, probablemente no tendrás ningún problema aunque no cambie R2. Pero cuando reconstruyo mis gafas, probablemente voy cambiar R2 por un cable de bus y a integrar las resistencias de los vasos.
Sé que algunas personas sugieren desmayarse los lentes para disminuir la luz ambiental. Yo prefiere no caminar en las paredes mientras se mueve desde el ordenador a La-Z-Boy y optar en cambio por el más antiguo método de convertir la habitación luces apagadas al llegar encuentra. Yo sugeriría que ennegreciéndose las lentes puede ser una buena idea si, por ejemplo, usas los lentes para reducir el estrés en un avión antes de un vuelo, pero dudo altamente que obtendrás esta cosa más allá de los empleados TSA altamente entrenados.
