Hacen un Mod (v0.1) - vibración, detección de Hardware abierto masajeador Personal plataforma (3 / 16 paso)

Paso 3: Montaje de electrónica: alambre el Lilypad

Alambre el Lilypad

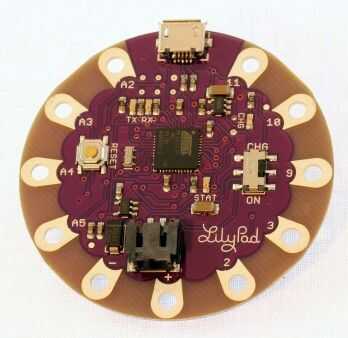

Circuito mod. Orientado con texto legible y horizontal (reset @ 9:30), botón CHG/ON @ 3:00, conector USB @ 12, conector de batería @ 6:30:

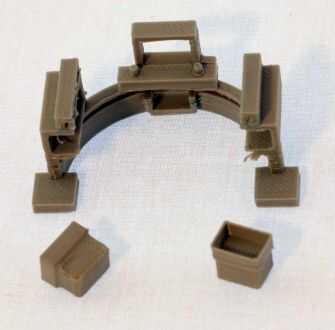

  • El titular de una parte de la impresión. Botones de superglue a él como en la imagen.
  • Cargar el software Mod en un LilyPad.
  • Inserte un micro USB conector macho en el LilyPad y coloque un pequeño punto de pegamento/silicona caliente cinta sobre el puerto USB hembra LilyPad, que cubre las dos ranuras abiertas en cada borde. Deje que el pegamento/silicona para fijar y quitar el conector macho.

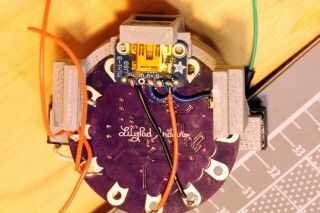

  • Montar un tablero de conductor del motor, pero no instale cables/motores/potencia todavía.
  • Electrodo izquierdo superior del botón CHG/ON se corta en Lilypad, desconectándolo de la placa de masa.
  • Cortar tiras amplias de alambre, corte a la longitud una vez que has montado los otros componentes en la parte de soporte y está listas pegarlas.
  • Soldar primero longitudes de cable para el Lilypad y hacer conexiones en el interior de la Junta (interruptor, conectores de batería, botón de reinicio) antes de ésos en el borde del tablero.
  • Soldar los cables en el lado correcto de la LilyPad y en la dirección de su destino, por lo que no está torciendo alambre/apretar la articulación excesivamente.

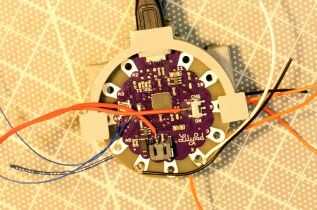

  • La soldadura de los cables:
    1. Plomo de montaje izquierda media de la superficie del botón de ON/CHG
    2. Cable de montaje superficial izquierda (+) del conector JST/batería
    3. D2 (LilyPad top)
    4. D9 (abajo)
    5. D10 (abajo)
    6. -cojín (1 superior, 1 inferior)
    7. + cojín (1 abajo)
    8. Dos inferiores cables del botón de reset (calibre 30)
    9. A2 (abajo)
    10. A3 (parte inferior)
