Paso 4: Montaje de electrónica: componentes

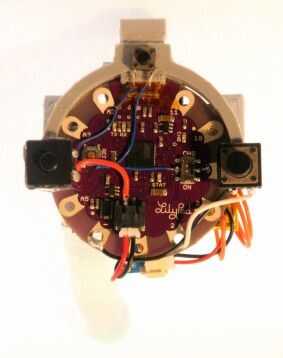

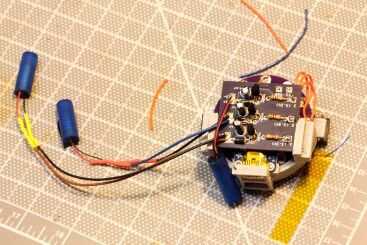

Montaje de los componentes

  • Pequeño botón momentáneo está conectado a la parte inferior dos cables de reset. Esto puede reforzarse con pegamento en las puntas porque los cables son tan pequeños.
  • Empuje de botón momentario está conectado al D2 y –
  • Botón On/Off está conectado entre el + cojín de conector de la batería (el eje izquierdo del conector, no el borde grande, conductor almohadilla hilo etiquetado +) y el centro principal de la CHG, al botón. (lado superior de LilyPad con soporte azul)
  • -mini B usb está conectado al LilyPad – (parte de LilyPad con soporte azul inferior)
  • + mini B usb está conectado al LilyPad + (parte de LilyPad con soporte azul inferior)
  • A2 está conectado al mini USB D + (cable verde generalmente) (parte de LilyPad con soporte azul inferior)
  • A3 está conectado al mini USB D - (cable blanco generalmente) (parte de LilyPad con soporte azul inferior)
  • A4 y A5 se conectan a sensores capacitivos (opcional, ver más abajo)
  • D3 está conectado a la entrada del circuito del motor 3 (parte inferior de LilyPad con soporte azul)
  • D9 está conectado al circuito del motor entrada 2 (lado inferior de LilyPad con soporte azul)
  • D10 está conectado a la entrada del circuito del motor 1 (parte inferior de LilyPad con soporte azul)
  • Los cables de un + cojín y - cojín de la ruptura de la TJS están conectados a los 3V y GND en el circuito del motor
  • Corte de un conector JST macho pre-terminado longitud y soldadura para el resto +-almohadillas en el desglose JST

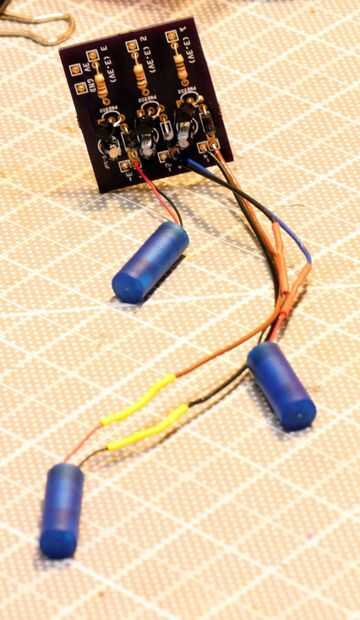

  • De la soldadura de los cables de cada uno de los motores al 1 + / 1-, 2 + 2, 3 + 3 terminales en el circuito del motor.
