Paso 4: Soldadura y agregar los componentes electrónicos a la base
Ahora es el momento de tomar un descanso de lijar y soldar los componentes electrónicos entre sí, así que enciende tu soldador...

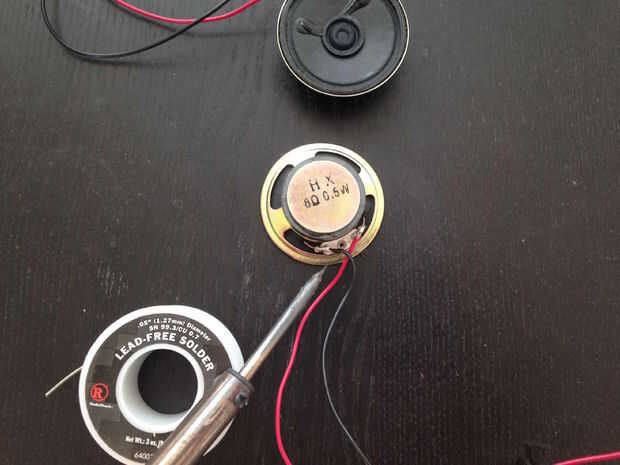

Comience soldando cable pan de embarque a los terminales de altavoz
Cortar un extremo del puente de mujer a mujer y luego soldar al pin GND de Adafruit Mini Lipo w/Mini-B conector USB. Conecte el pin de murciélago a un extremo del interruptor utilizando alambre embarque pan y el otro extremo al cable de puente mujer.
Ahora corte el extremo de su cable de audio y conectar 2 cables de jumper hembra a la línea blanca y un cable al lado izquierdo y el otro a la derecha.

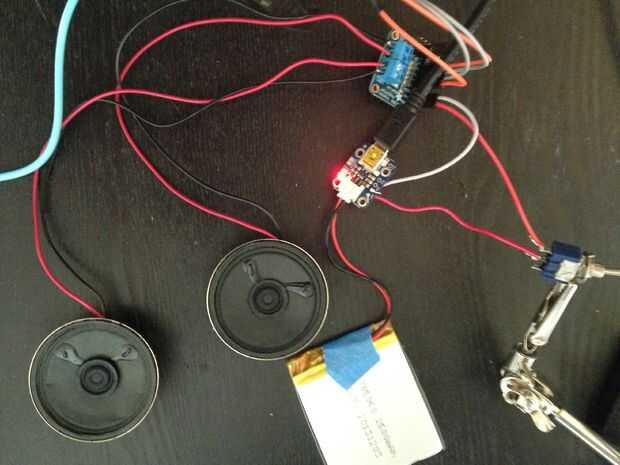

Y luego conecte el cable negativo de la Mini Lipo w/Mini-B USB conector GND y el alambre positivo VDD, como se muestra en la foto de arriba.
Para obtener más información y para la soldadura de pernos a lo amplificador clase D consulte la guía de la Adafruits sistema de aprendizaje, aquí no se olvide de la soldadura de los pines en la dirección opuesta, en comparación con lo que se muestra en la guía para el montaje fácil en la parte impresa 3D.
https://Learn.Adafruit.com/Stereo-3-7W-Class-d-AUD...

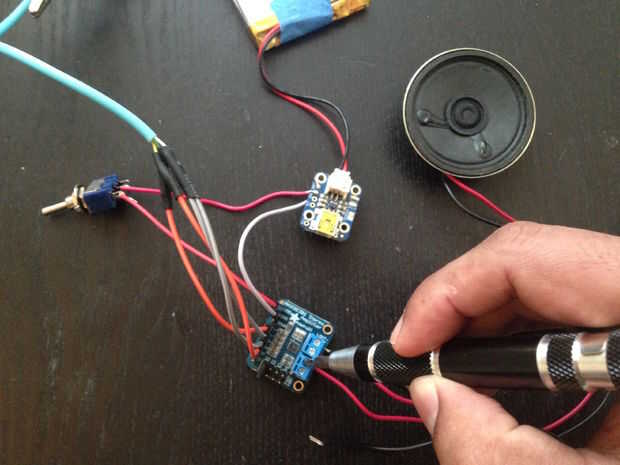

Una vez que haya terminado con las conexiones, atornillar los altavoces en los bloques de terminales azul

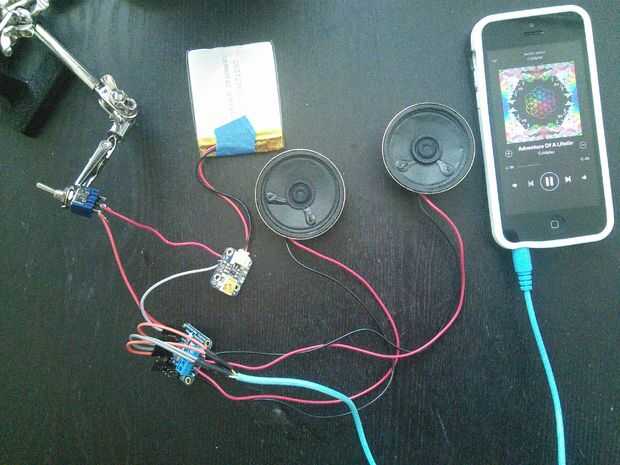

Ahora conecte la batería de lipo y encienda los parlantes y conectar el audio al teléfono para probarlo...
También prueba que la lipo es de carga y esperar a que la lipo cargar completamente.
