Paso 1: Hacer 3D la impresión de archivos de imágenes de la diapositiva del microscopio:
Lo que se necesita:
PhotoToMesh (Ransen Software, http://www.ransen.com/phototomesh/)
Ordenador con Adobe Photoshop
Archivo de imagen en formato jpeg
meshlab software (para Mac, utilice para comprobar el archivo stl)
netfabb software (versión libre de uso para cortes de archivo stl menores)
Hacer un archivo de stl con PhotoToMesh:

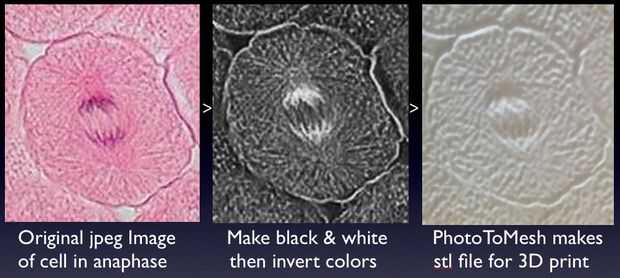

Si usted desea utilizar su propio archivo de imagen jpeg, deberás ajustar el patrón de color, usando un programa como Adobe Photoshop. PhotoToMesh colores blancos o más claros mayores sobre el eje z de sube y baja colores negro o más oscuros en el eje z del archivo stl producidos para impresión 3D. El gráfico muestra un ejemplo de cómo puede hacerse una imagen original a la izquierda y negro y color invertido para producir una imagen (imagen central) donde los cromosomas y la membrana de la célula, por ejemplo, son de color blancos para que la impresión 3D producida a partir de este archivo tendrá los cromosomas y membrana celular planteado más arriba que el de los alrededores. El objetivo, por supuesto, es producir una imagen táctil que por tacto y sensación puede proporcionar información para un estudiante ciego aprender donde se encuentran los cromosomas y la membrana de la célula. La imagen de la derecha muestra la impresión 3D hecha de un archivo stl por PhotoToMesh a partir de la imagen central.
El archivo stl producido por PhotoToMesh puede considerarse como una imagen en 3D antes de la impresión 3D mediante el uso de meshlab, un software gratuito que puede descargarse en http://meshlab.sourceforge.net/. Si es necesario algunos cortes simples en el archivo stl, otro software libre llamado netfabb que básico puede ser utilizado y una versión de la función reducida puede descargarse sin costo en http://www.netfabb.com/basic.php.
