Paso 7: de tablero de Arduino:
Lo que se necesita:
protoboard
seis 2 resistencias de MegOhm
18 conexión de los cables

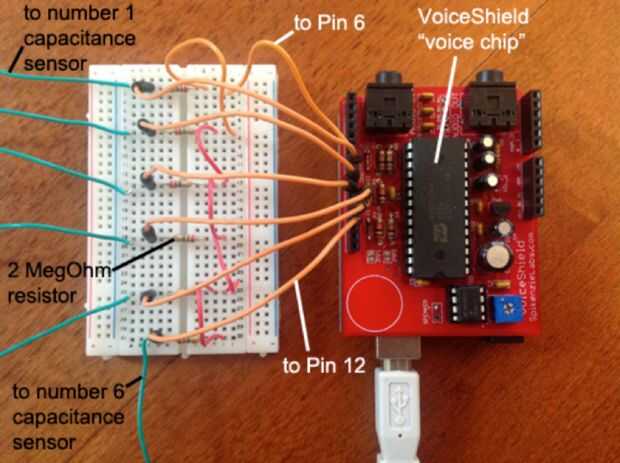

Tenga en cuenta que la resistencia MegOhm primero 2 se conecta al Pin 6 y sirve como la lectura de capacitancia de referencia para comparar con cada uno de las otras conexiones a pines 7 – 12. Cada uno de los alambres verdes se conecta a un sensor de capacitancia compuesto de una hoja de cobre fina o en un caso el cable pelado en el sensor de capacitancia 6. Cuando el boceto se carga para probar el tacto a una audio respuesta, apenas tocando un cable verde con los dedos causará un cambio en capacitancia para generar una respuesta de audio para ese cable verde particular y proporciona una manera fácil de probar la placa para conexiones de cables correcto.
