Paso 8: Hacer sensores de capacitancia (cap) para capa sensor de tapa:
Lo que se necesita:
seis alambres de conexión
Impresión 2D del original archivo de impresión 3D
~ 6 cojines protectores de piso
1 cartulina
Cuando dos placas en un circuito se colocan muy juntos, la carga que existe entre estas dos placas se llama la capacitancia. En este instructable, una placa de cobre en el circuito tiene una capacidad que puede ser cambiada por un dedo tocando. Un dedo lleva una carga resultante de la actividad eléctrica necesaria para causar la contracción normal del corazón para que cuando un dedo toca una plancha de cobre, la capacitancia cambia y puede ser detectada por el software de dibujo cuando cambia por encima del umbral establecido. El descubrimiento interesante es que un cambio en la capacitancia puede ser detectado a pesar de que es la placa de cobre en un lado de la impresión 3D y el dedo en el otro lado. Una impresión 3D hecha de ácido poliláctico (filamento PLA) o de poliamida permite capacitancia cambiarse usando la tapa sensor mecanismo empleado en este instructable. Las impresiones 3D plástico no conducen electricidad por lo que debe ser el campo creado por la capacitancia en la placa de cobre que está siendo alterada por un toque de dedo.

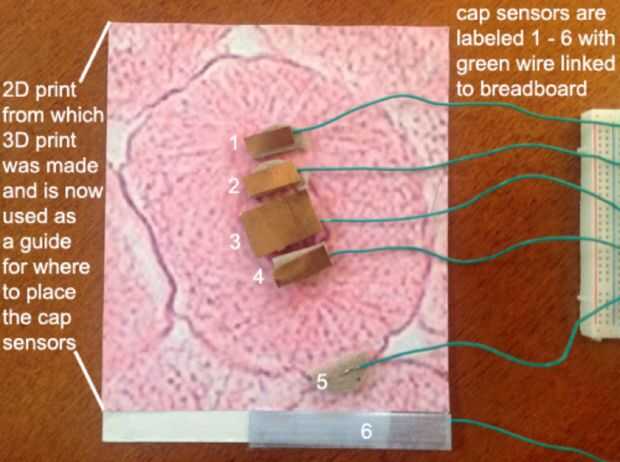

En la imagen de arriba, están compuestos por sensores de capacitancia (PAC) 1-4 lugar de lámina de cobre sobre una almohadilla de protección planta de ajuste de corte que fue encontrada para tener un material pegajoso que sostuvo firmemente la hoja de cobre. Sensor de la tapa 5 fue encontrada para trabajar bien con solo el cable pelado conectado al lado adhesivo de la almohadilla protectora del piso. Sensores Cap 1-5 se llevan a cabo en el lugar de la impresión 2D usando cinta de doble cara. La impresión 2D en color fue grabada en una cartulina un poco más grande y la impresión 2D sirvió como una forma útil para saber dónde poner cada tapa sensores 1 – 5 por lo que estarían por debajo de la misma área estructural en la impresión 3D que va a ser colocado encima de la capa de sensores de la tapa. Sensor de tapa 6 se une a un trozo de hoja de cobre debajo de un Braille 3D impresión deletreo hacia fuera el anaphase de la palabra para que un estudiante pueda leer el Braille para anaphase y escuchar también el sensor de tapa generar la respuesta audio de anafase.
