Hacer adaptadores DIP SMD (1 / 5 paso)

Paso 1: fuentes de

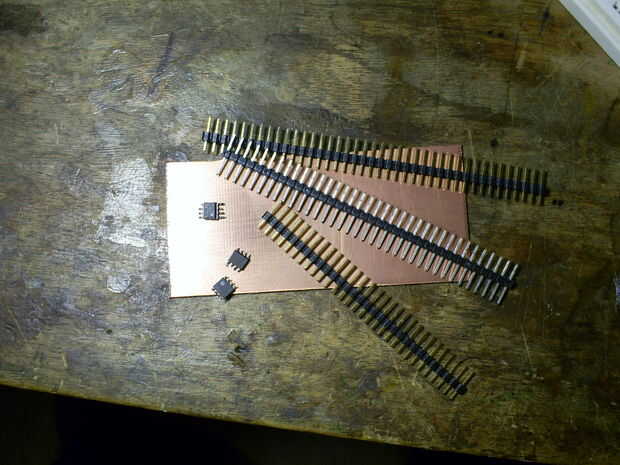

Suponiendo que tienes un soldador y soldadura, Heres lo que necesitarás:

  • PCB en blanco - tengo 12 tableros de Ebay, olvidé cuánto, pero hasta ahora Ive fue solamente a través de 1 o 2
  • Cabeceras - tengo estos de ebay. Son la rotura tipo lejos así que solo puedo romper lo que necesito.
  • Mano firme - ya que estas son partes SMD, pueden ser muy pequeños
  • Las partes reales SMD - supongo que podría hacerlos y venderlos
  • Y por supuesto, los archivos de eagle.

Consiguió dos de los adaptadores de aquí y modificado los rastros para hacerlas más grandes
http://My.opera.com/raphman/blog/2007/10/24/SMD-to-DIP-Adapter-Board-layouts

Una nota acerca de la DAC, que necesita un tablero de 2, 5V la tensión de referencia, otros IC estaban bien y podrían caber en un adaptador.
