Hacer adaptadores DIP SMD (2 / 5 paso)

Paso 2: Haga la Junta!

Hay un número de maneras que usted puede hacer esto... pero usar la impresora láser / foto m de papel/hierro. Yo no aburrir con los detalles ya que puede buscar. Una cosa me encontré con que, USE cinta para mantener bajo su papel de la foto en el PCB, o bien se trasladó y manchas encima de la capa. No divertido limpiar bien :/

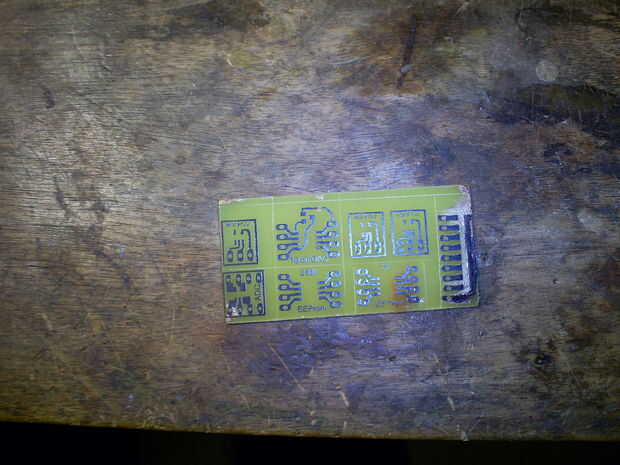

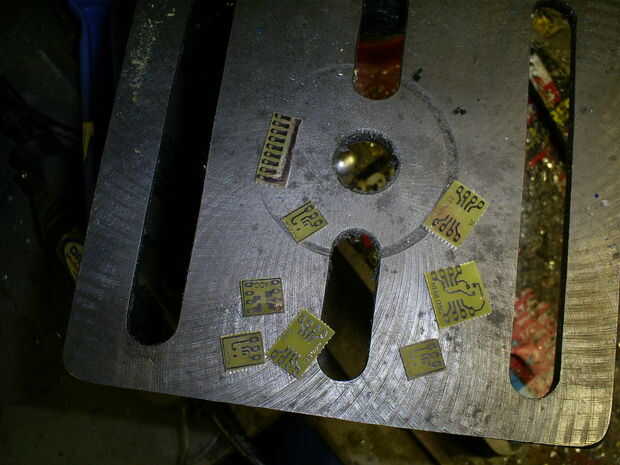

Antes de que copié el papel de la foto sobre el tablero había cortado hacia fuera y luego la brilló un poco.

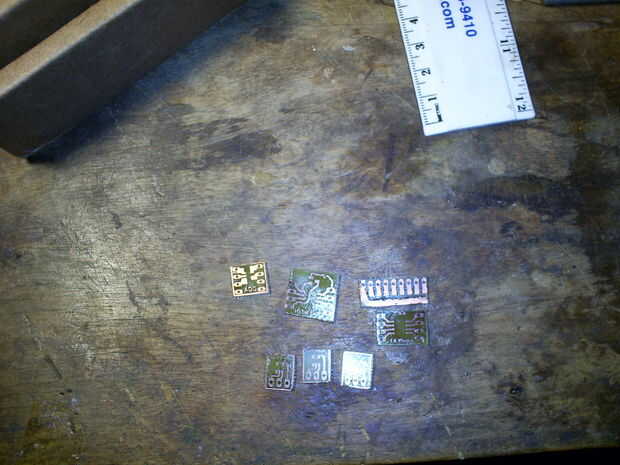

Ahora para la aguafuerte, utilizo cloruro de cobre. Mezclar 2 partes cobre oxido (negro) y ácido clorhídrico 1 parte. He estado usando el mismo grabador durante el último año o así. Mayoría de las veces no tiene nada que ver, pero uso un borboteador de aire para acelerar el tiempo de grabado. Además, al utilizar el material, usar guantes y hacerlo fuera o en algún lugar no le importa conseguir verde manchas.

OPCIONAL: Una capa de la capa transparente protege el cobre oxide, pero esto puede hacer que un dolor de soldadura.
