Hacer aficionado PCB con herramientas profesionales de CAD mediante la modificación de "Normas de diseño" (9 / 15 paso)

Paso 9: Tamaños de almohadilla de cambio con las reglas AJUSTAD

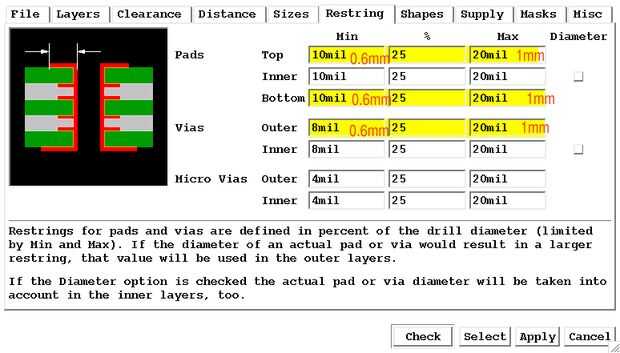

AJUSTAD el panel controla el tamaño de las almohadillas. Sería bueno que si podríamos hacer que el anillo sea de 0,8 mm de espesor también, pero por el momento que tienes .8mm del agujero y .8mm del anillo a cada lado, tiene almohadillas de 2,4 mm de diámetro. Ya que muchas partes las almohadillas de 0,1 pulgadas (2,54 mm), no deja espacio suficiente entre
cojines. Así que usaré 0.6m m aquí, y todavía voy a tener que usar los valores más pequeños de la separación entre los cojines que he mencionado más arriba. Todavía tengo problemas con los cojines que son mucho más grandes que .8mm (se tarda alrededor de un agujero de 1mm
para sostener un poste cuadrado de .025inch como se encuentra en muchos conectores.) Usted puede operar de separación almohadilla contra diámetro pad forzado por los ajustes restring, dependiendo de donde tiene más problemas con cualquier técnica de PCB usas. Una de las ventajas de un gran cojín es que te hace menos sensible para el taladro que realmente utilizas; incluso si la biblioteca está configurada para un taladro de .6mm y utilizas un taladro .8mm, debe tener suficiente cobre izquierda para que no tenga un gran problema. No necesita establecer la capa interna o micro-por valores:
