Hacer aficionado PCB con herramientas profesionales de CAD mediante la modificación de "Normas de diseño" (3 / 15 paso)

Paso 3: Nuestra muestra circuito: parpadear un LED.

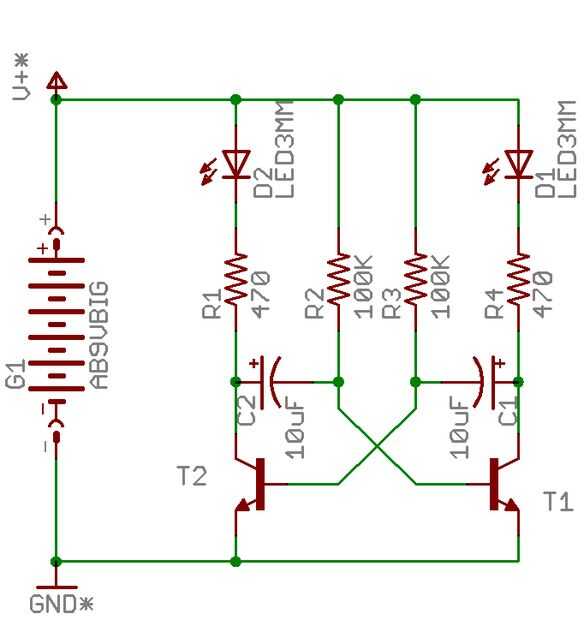

Como ejemplo, voy a utilizar un circuito "blinky" dos-transistor, led de dos simple y bastante estándar. Parece a esto.

(Si usted decide realmente construir esto, los transistores pueden ser cualquier tipo de NPN de silicio de uso general como
2n4401, 2n2222, 2n3904.) El tiempo de ON para cada LED es de R * C (un segundo para los valores aquí.)
La batería puede ser de 3V hasta... lo que sea, aunque puede que necesite ajustar las resistencias limitantes actuales
para voltajes más altos.) Las tapas deben tener una tensión nominal un poco más alto que la fuente de alimentación que va
para utilizar. Para una batería de 9V, usé tapas de 16V. Resistores son de 1/4 watt. )
