Hacer cableada brazo robótico borde a "Wireless" con DIY Arduino + XBee (5 / 15 paso)

Paso 5: Deja que la diversión comienza...

Coloca los componentes en PCB

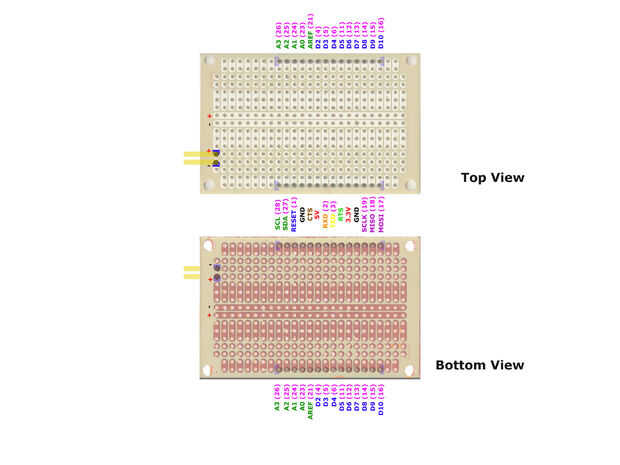

Primer componente que he añadido a mi tarjeta de controladora de motores es el conector de alimentación (JP4).

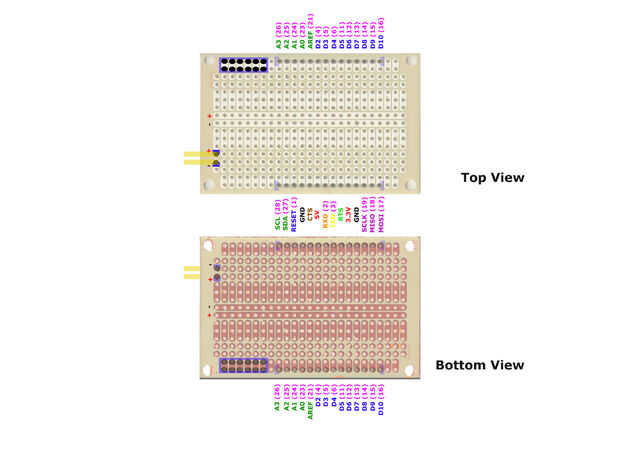

Segundo componente agregué fue JP2 - motores 2 x 6 y LED Conector de borde de brazo robótico.

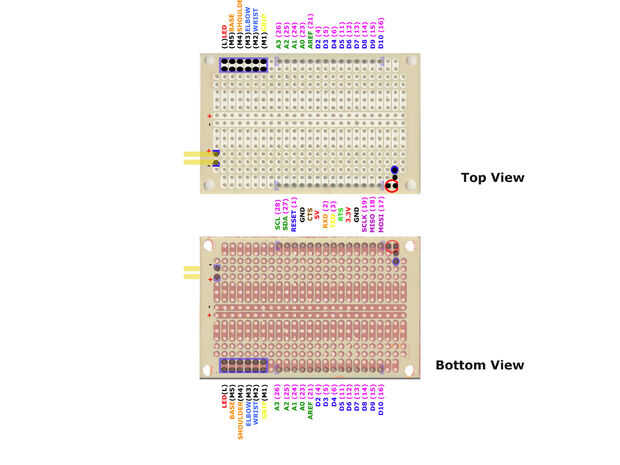

Siguientes componentes agregados fue LED1 - LED de indicador de fuente de potencia del Motor y luego R1 - resistencia de 1K.

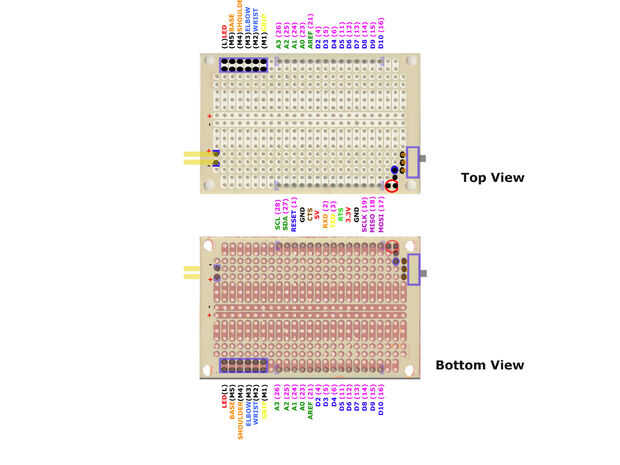

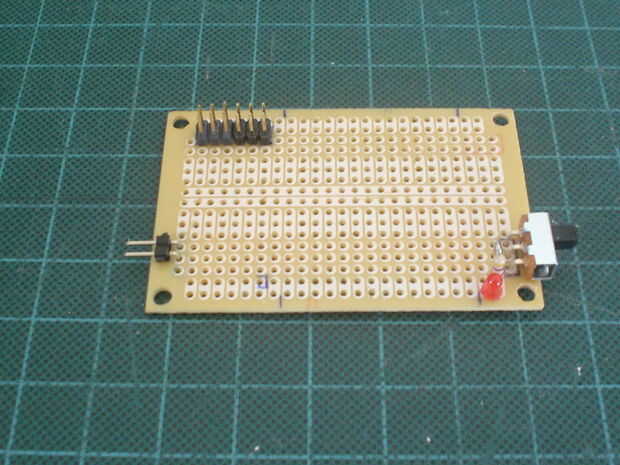

Luego he añadido S1 - Motor interruptor de encendido.

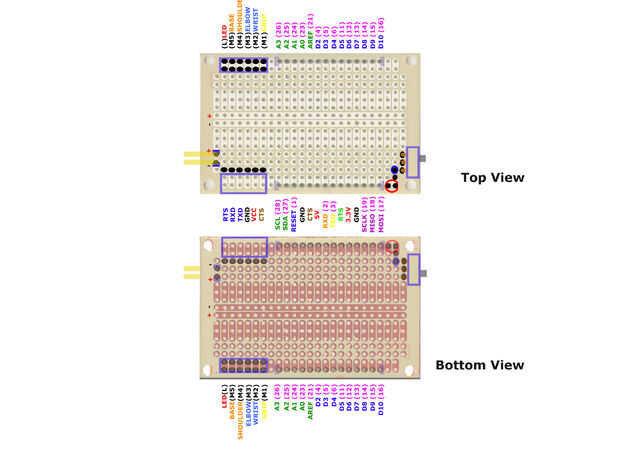

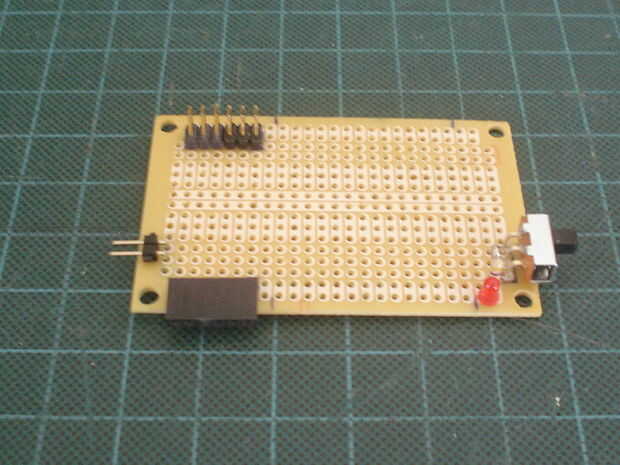

Y conector hembra de 6 pines para un conector listo para Bluetooth. (opcional)
