Paso 3: Probar la electrónica
También hará que dos cables más de cable de teléfono de 2 conductores (o cable). Uno de los cables se utiliza para los electrodos y el otro para la conexión entre la tarjeta de interfaz y el módulo de láser. No suelde los cocodrilos en los cables de electrodo en este momento, pero puede tira los extremos hacia abajo tal que pueda probar el voltaje con un multímetro cuando encienda el dispositivo (mismo va para el láser +-de cable).
Con un PICKit2 (o 3) y la cabecera PICKIT × 6 1 en el controlador se puede ahora programa el PIC12F510 mediante 'SilverMAX.hex' archivo encontrado en el directorio de 'Software' de la descarga para el proyecto.

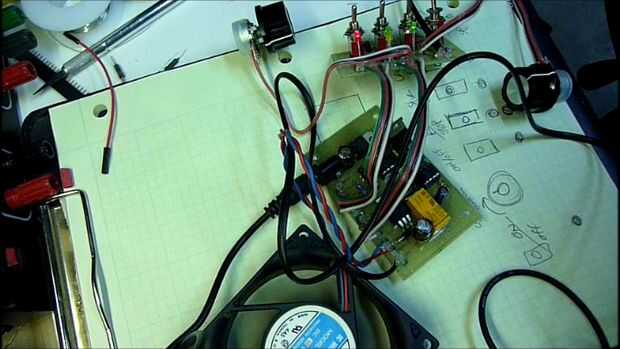

Para probar el generador en esta etapa tienes que utilizar la fuente 12VDC y conectarlo. Meterse con los interruptores un poco para asegurarse de que todas las luces indicadoras están trabajando como se esperaba. Entonces se puede proceder a probar el control de ventilador de velocidad variable, encendiendo el interruptor magnético agitador permiten, el funcionamiento Standby se enciende y el interruptor. Luego puede ajustar la perilla de velocidad del agitador magnético viendo un cambio en la velocidad del ventilador. Luego tienes que probar los cables de salida para el láser – debería ver un + 5V allí con un multímetro. Ahora puede proceder a la prueba el electrodo de salida – debería ver + 12V o - 12V. Cada minuto o así que usted también debería oír un chasquido del relais a bordo y también debe observar la polaridad del electrodo lleva automáticamente la conmutación.
