Paso 5: Preparar el recinto

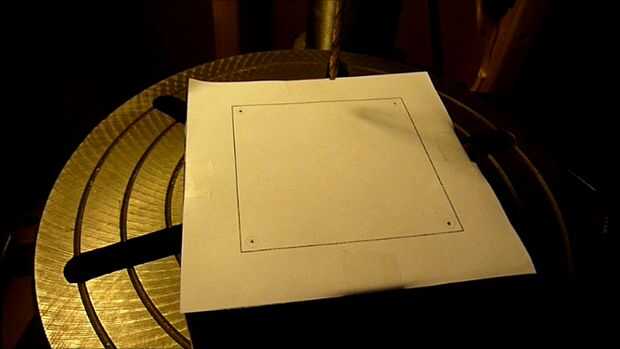

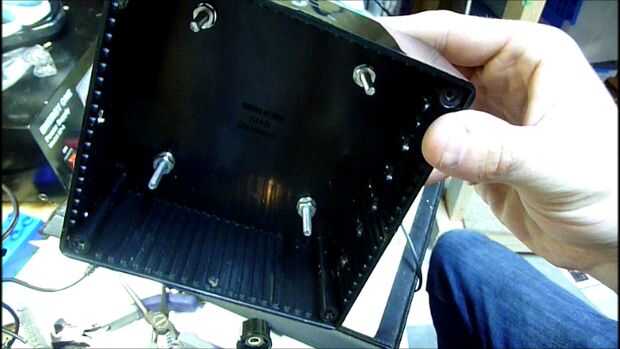

Una vez que haya perforado los agujeros de montaje de ventilador, preparar los postes de montaje. Utilicé tornillos de máquina 8-32 x 1″ con 2 arandelas y una 1 tuerca como separador entre el gabinete y el cuerpo del ventilador para proporcionar suficiente espacio para los imanes.

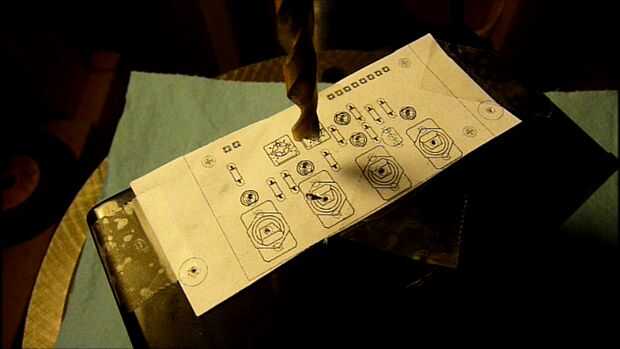

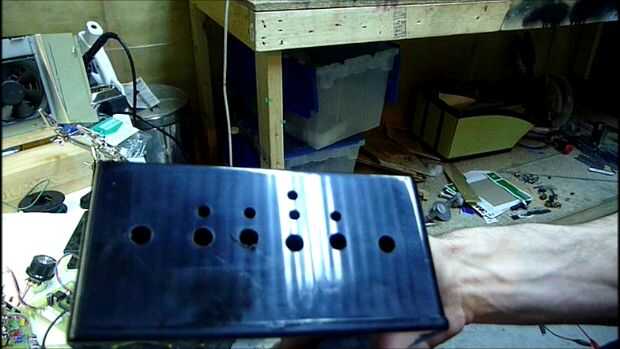

Utilizando los orificios de montaje de la 'silver_generator_v1_interface_template.pdf' imprimir la plantilla de la tarjeta de interfaz. La plantilla a la cara de la caja de la cinta y por consiguiente del taladro. Creo que en primer lugar utilizando un punzón para marcar los agujeros es muy útil en estos agujeros con precisión.
Ubique los dos orificios en la parte posterior de la caja, uno para el cable y otra para la toma del Monte DC panel. Localizar otro agujero en el lado derecho de la caja para el cable de luz de láser. Estas perforaciones hacia fuera.
Con los interfaz los orificios perforados, ajuste de los potenciómetros de montaje de panel de dos de 10 k y bloquearla con sus tuercas de fijación. Cuidadosamente coloque la placa de interfaz en el recinto y alinee los interruptores y leds con los orificios perforados hacia fuera. Presione en su lugar y bloquear la tarjeta de interfaz con las tuercas de interruptor de montaje de panel.

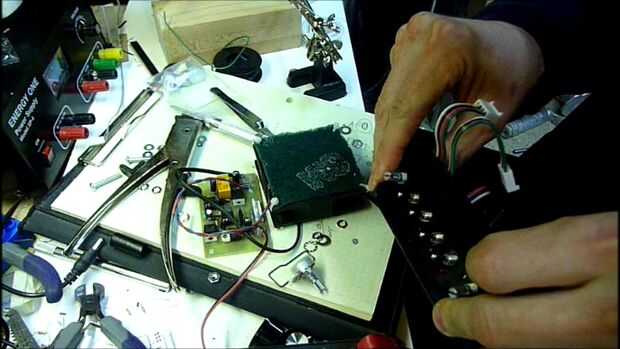

Ahora es hora de poner el ventilador en la caja en los postes de montaje y luego asegúrelo en su posición utilizando 4 tuercas adicionales. Es un poco apretado espacio de sabio, pero pude hacerlo con un poco de esfuerzo.

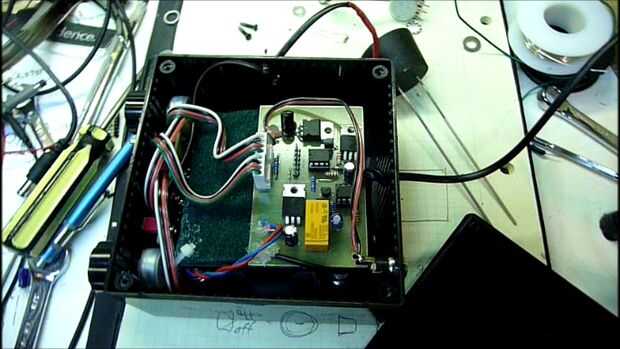

A continuación tienes que colocar la tarjeta controladora en pantalla del ventilador y luego montar al jack DC para el caso por el agujero que perforó hacia fuera para él. También, ejecutar el cable a través del orificio en la parte posterior de la caja y el cable de láser a través del agujero que es perforado en el lado de la caja.
Puede cerrar el recinto por el momento.
