Paso 1: Transmisor/receptor
Primero debemos identificar los componentes de las radios. El kit puede ser diferente a la mía, mi equipo no vino con toda la documentación. Así que tuve que hacer un poco de búsqueda en la web para averiguar la configuración de pines, identificación del transmisor/receptor etc..
Lo bueno es que hay un montón de información en la web acerca de cómo configurar radios RF. Primero nos determinar cual es nuestro transmisor y cual es nuestro receptor. Mira muy de cerca las etiquetas pin en ambos tableros que tienes:

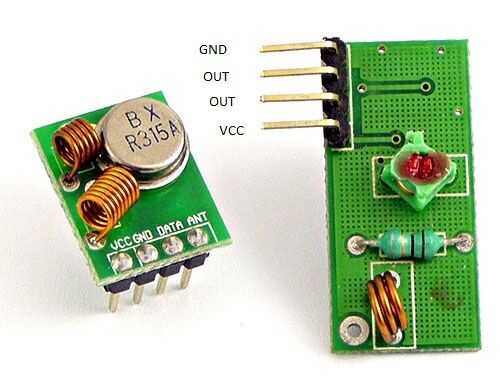

Esta es una imagen de los consejos que he recibido. Las tablas pueden ser diferentes. Tamaño y número de pernos no determinará que el tablero es un transmisor o receptor.
En la anterior imagen mira las etiquetas de pin en el tablero más pequeño. Se etiquetan los pines VCC, GND, datos y Ant. VCC es el voltaje aplicado a la Junta. GND es el conector de tierra (tierra).
DATOS están el pin que transmite los datos a la worldANT exterior es la antena. Lo más probable es que el tablero que tiene el conector de antena es su transmisor. Veamos la otra tabla más grande. TIERRA, HACIA FUERA, HACIA FUERA, VCC
Esta tabla es el receptor. Importante, las tablas pueden estar configuradas diferentemente. En su receptor sólo puede tener uno, o pin de datos. Consulte las instrucciones que vienen con su kit de RF o realizar el mismo proceso de identificación que nos hiciste en este post.
