Hacer I2C LCD de Seedstudio monitor trabajo con un Arduino viejo (2 / 2 paso)

Paso 2: Lo que es alimentado por batería

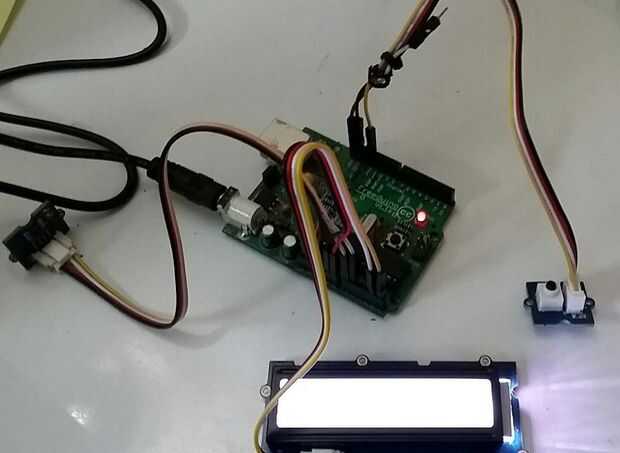

La única manera que he encontrado (hasta ahora) para hacer que el monito LCD funcione en energía de la batería es abandonar el escudo de arboleda totalmente y utilizando Grove breakout cables en su lugar (ver foto).

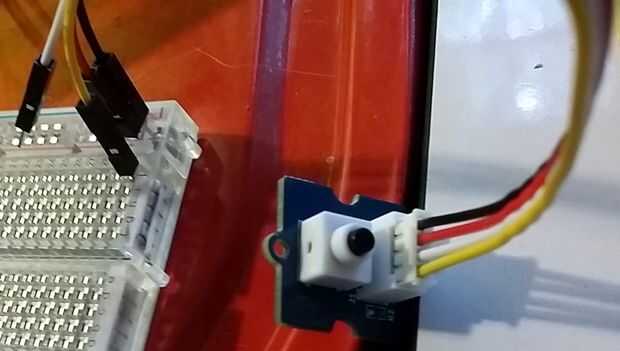

El truco es para el monitor de la pareja tierra/9V (ver foto). Este par parece estar conectado a la toma de CC independientemente del estado del selector de potencia.

El problema es que aunque ahora se supone para trabajar en una batería, que no hacerlo con una batería y sólo acordaron trabajar cuando conecté una fuente de alimentación (5V 2A).

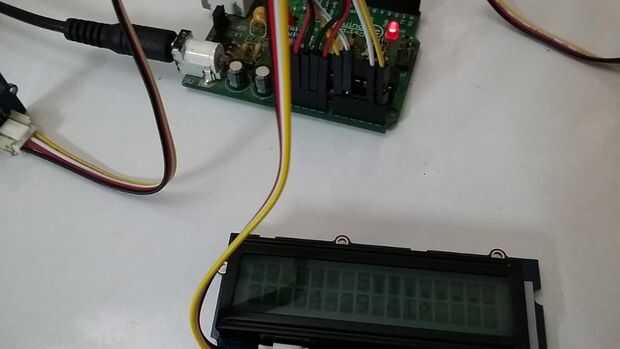

Esto es sólo teórico progreso porque si quería ser anclado a un enchufe de pared, pude han utilizado un cable USB. Entonces tuve la idea de apagar la luz de fondo mediante la adición de un setRGB(0,0,0) a initLcd().

Esto funcionó en un ligeramente usado (~ 8V) batería de 9V (ver figura). Más tarde, lo he intentado un modesto setRGB(31,31,31), y la batería podría manejarlo así (ver foto en el paso de la intro).

Por fin tengo una manera de depurar mi proyecto de RF sin generación de ruido RF serie/conexiones.

Espero que esta información también puede ser útil para usted.
