Paso 2: esquema

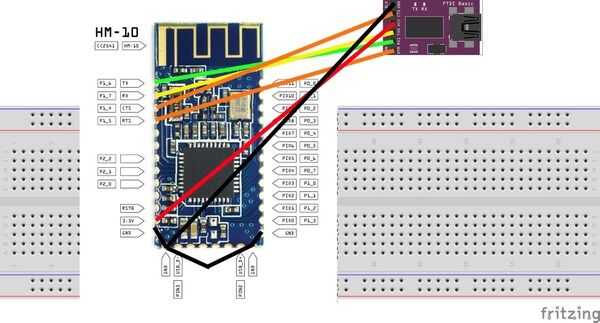

Ahora veremos cómo conectar hm10 con el ftdi. HM10 trabaja con voltaje de 3.3 y no recomendable para ponerlo en un voltaje más alto. Aquí está el esquema de los terminales y cómo conectarlos:
ftdi HM10
RX — — —-tx
tx — — —-rx
CTS — — — cts
RTS — — — dtr/rts
Para todas las partes que no tienen 3,3 v Fuente de alimentación, necesitamos divisor de tensión. Es conexión de dos resistencias en serie como se ve en la imagen: http://a.pololu-files.com/picture/0J1423.600.png?... Si tiene fuente de alimentación externa como esta en el link hay que unir los puntos en común de ftdi y fuente de alimentación. ¡ NO OLVIDEN ESTO!
OK, cuando conecte esto puede proceder al paso siguiente.
