Paso 3:

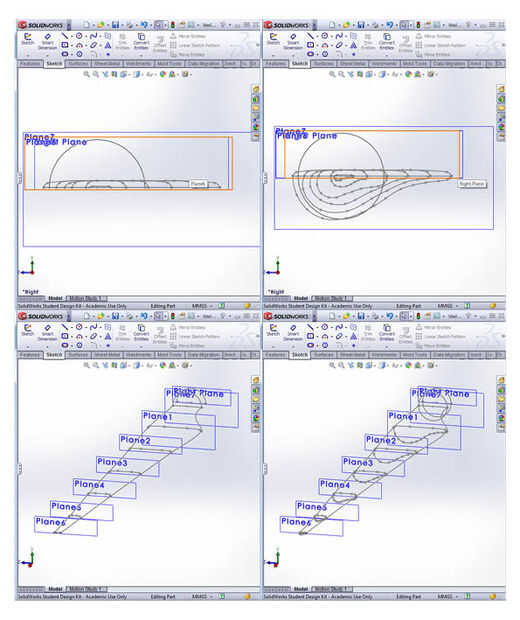

Seleccionar individualmente cada plano y en la sección transversal de la cuchilla en este punto. Algunas veces es útil para insertar una imagen para dibujar alrededor.
Para mi boceto en plano 1 simplemente consisten en un semicírculo para reflejar que el final de la hoja que se une a la turbina eje. / nariz
Los otros bocetos a lo largo de planos 2-7 tendrá una cara plana y otra curva similar a un ala de avión que refleja la forma requerida para la aerodinámica, si estaban de pie delante de una turbina de verla girar a es esta cara frontal de la turbina que se busca en el.
He utilizado líneas spline con alrededor de 4 puntos a cada uno, haciéndolos más fáciles de manipular a la curva y forma deseada.
Puede hacer la parte superior de la sección y la parte inferior como diferentes bocetos o hacer como un boceto. Recomiendo yo hacerlas como un boceto ya que hace más fácil a la hora de rellenar el resto de la forma
