Paso 6: Juntándolo todo
Ahora es el momento de montar la electrónica en una carcasa. Puede utilizar una pequeña caja de cartón o de plástico, pero aquí estamos construyendo un cuadro personalizado con algún plástico de hoja de estireno.

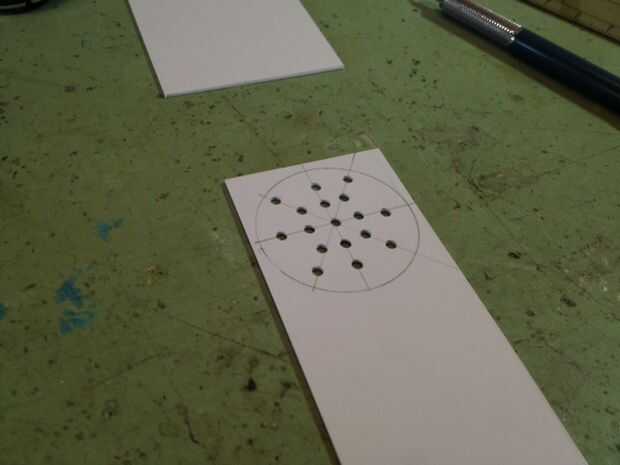

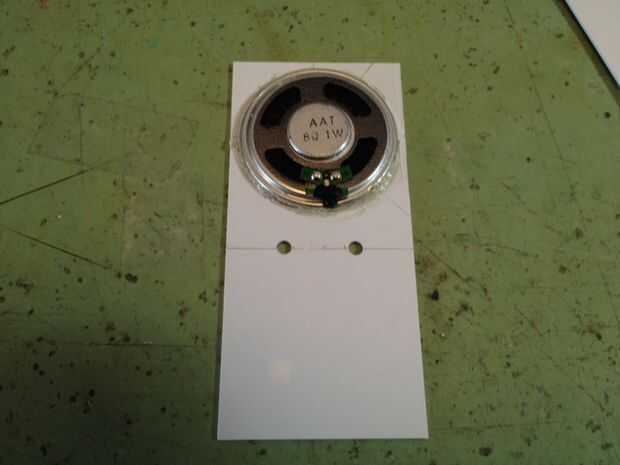

Usted necesitará perforar algunos agujeros para que el altavoz y luego conecte el altavoz por caliente pegar un cordón delgado alrededor del borde exterior del altavoz. Perfore dos agujeros para los botones de empujar a través y luego caliente pegamento estos botones en el lugar por lo que no se muevan.
En este ejemplo estoy utilizando un soporte de batería 2 AA. Aviso que lo he dejado largo lleva el soporte de la batería que hace más fácil de eliminar si las baterías deben reemplazarse en el futuro.

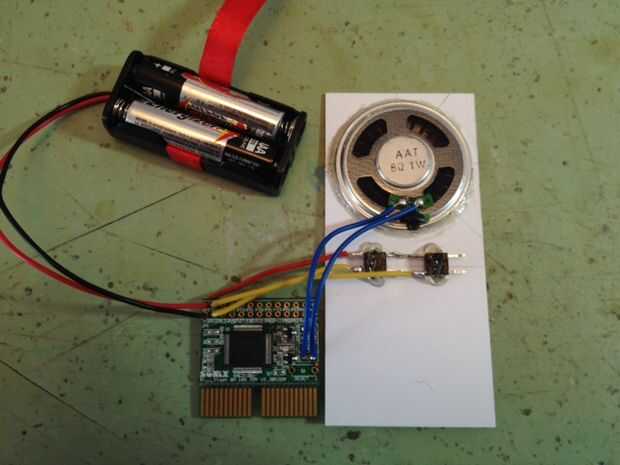

Los botones y el altavoz están conectados hasta la Junta del mismo modo que en la Junta de desarrollo en el paso 3:
1.) el altavoz está conectado a las pastillas PWM.
2.) un pulsador es conectado entre Vcc y el pin P1.0.
3.) un pulsador es conectado entre Vcc y el pin P1.1.
También es necesario conectar el positivo (+) de la batería a la almohadilla de Vcc y la punta negativa (-) a la tierra del cojín.

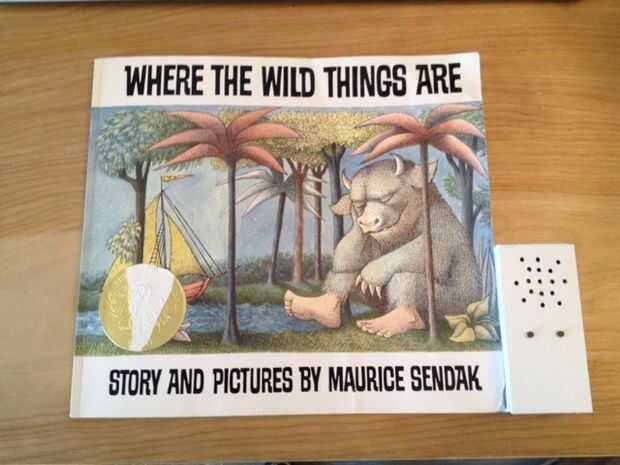

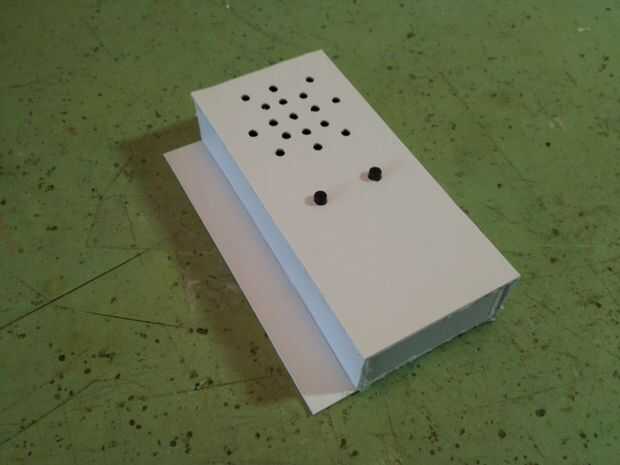

Finalmente, el cuadro puede ser pegado juntos para que todo esté seguro dentro. He utilizado una placa más ancha en la parte inferior de la caja para que haya un borde en cinta a la contraportada del libro.
Buena suerte, diviértete y Avísame si te puedo ayudar con cualquier cosa! ¡ Gracias!
