Paso 2: Hardware

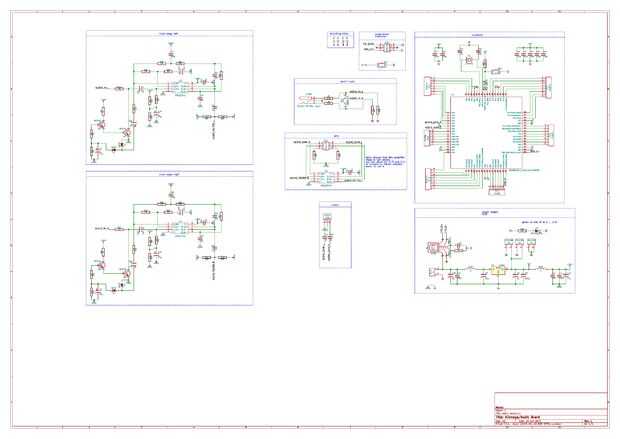

Usted puede encontrar los esquemas como KiCAD proyecto en github
Aunque los esquemas parecen abrumadoras a primera vista, son en realidad bastante simples. Hay etapas de entrada audio 2, porque hay dos entradas de audio. Uno del canal izquierdo y uno del canal derecho. Cada etapa de entrada consiste en un divisor de tensión, un AGC y un filtro. El divisor de tensión sirve como protección, ya que posee una alta resistencia y baja el nivel de voltaje de la señal. AGC es una segunda forma de protección, pero la razón principal es hacia fuera incluso a cambios extremos en la amplitud de la señal. El filtro es una banda, que permite frecuencias entre 16Hz y 16kHz a través. Esto es aproximadamente el rango de frecuencias que puede oír a un adulto humano. Aunque no es totalmente necesario, deberá usar siempre un filtro para reducir la cantidad de error alias/cálculo de la FFT.
El resto de los esquemas son los circuitos predeterminados necesarios para conseguir el regulador al trabajo. La fuente de alimentación tiene varias bobinas para filtrar y suavizar el rizado de la tensión de alimentación. Esto aumenta la calidad de las señales analógicas. Esta etapa de la entrada fue tomada de este proyecto.

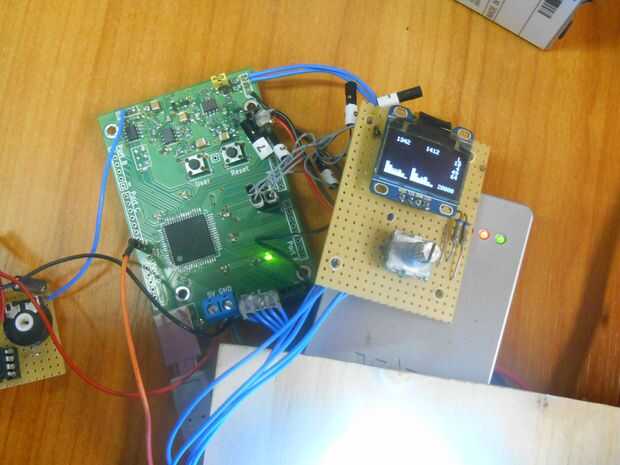

El amplificador entre el filtro y regulador (U5) fue agregado en este prototipo en caso de que la señal era demasiado débil. Pero resultó que esta etapa de amplificador no es necesario. Aunque no necesitaba aún estabiliza la señal. El conector para el potenciómetro stereo puede en corto entre los pines 1-3 y 2-4.
