Hacer luz nocturna para niños de un jardín ornamento (5 / 10 paso)

Paso 5: Calcular el voltaje de funcionamiento de los LEDs

Si no sabes el voltaje de funcionamiento de los LEDs, entonces usted necesita calcularlo. Para ello, es necesario observar primero cómo el circuito original está conectado junto. El ensamblaje de la luz que estaba compuesto por tres LEDs en paralelo. Originalmente fueron accionados por un tres pilas AAA que fueron conectados en serie. Las baterías fueron conectadas a los LEDs con una resistencia de 10 ohmios.

Aquí le damos la fórmula para calcular los valores de los componentes utilizados en un circuito de LED simple.

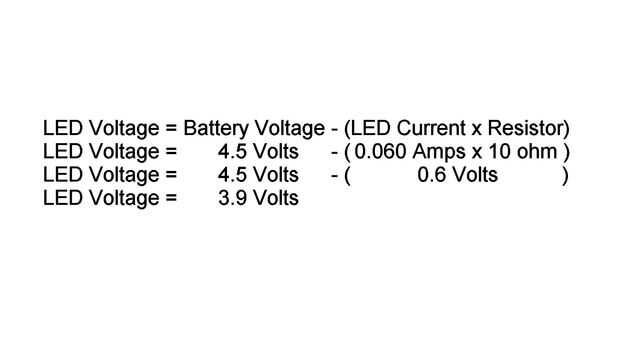

LED de tensión = voltaje de la batería - (LED corriente x resistencia)

Hay tres pilas de 1,5 voltios en serie. Por lo que el voltaje de la batería combinada es de 4,5 voltios. Hay tres LEDs en paralelo con los demás. LEDs tienen una corriente de 20 mA cada uno. Por lo que la corriente de LED combinada es de 60 mA (0,060 amperios). Por último, la resistencia es de 10 ohms. Así que podemos calcular el voltaje del LED = 4.5V - (0.060A x 10 ohmios) que calcula a 3.9V. Así que estos LEDs tienen una tensión de servicio de 3,9 voltios.
