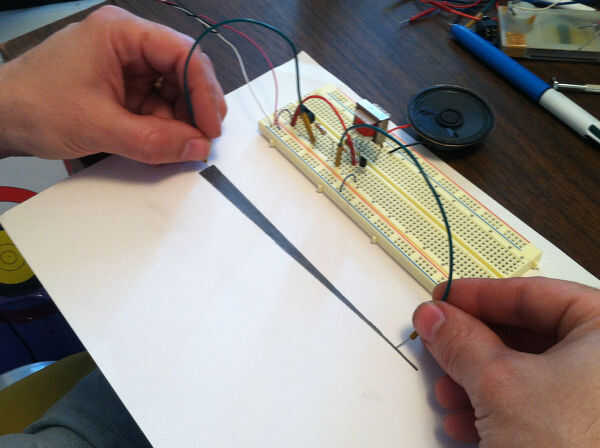

Este es un proyecto muy simple y muy divertido protoboard. Una vez que tengas todo que lo necesario no tardaron en montar.
Sí, funciona!
En realidad hice este proyecto una vez mientras hacía experimentos con el kit educativo de la protoboard lista . Está construido de "experimento #36: dibujo resistores" página 52 del juego llamado "BASIC electrónica experimentos modelo PK-101". Lo cambié un poco con el fin de hacer un tutorial más suave.

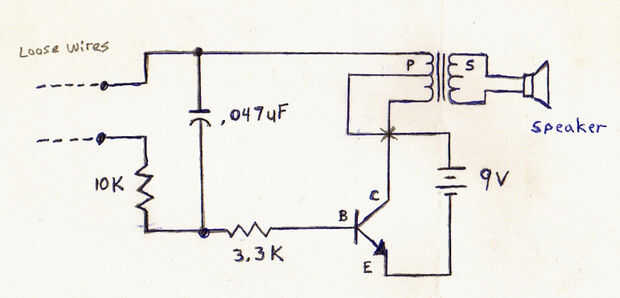

Piezas necesarias:
Fuente de alimentación (ya sea un conector de batería de 9 voltios y batería o una fuente de alimentación DC 9 voltios y jack con cables)
Cables de (una variedad de tamaños con los extremos recortados pelado y estañado ayudaría)
Pequeño interruptor (encendido y apagado o en funciona bien)
Altavoz 16 ohmios 25 W (en realidad casi cualquier altavoz antiguo poco funcionará)
Transformador de audio (usted puede recoger uno en Radio Shack por unos $3)
Transistor 2N3904
Condensador Cerámica 0.047uF
Resistencia de 10 K
Resistencia de 3,3 K
Papel (un buen trozo de cartulina sería bueno)
Lápiz del no 2
Notas:
Para muchos de mis proyectos Limpie mis partes de electrónica antigua que está desgastado. Ahorra una pequeña fortuna en piezas pero el costo de la mayoría de estas piezas nuevas es probablemente menos de $10 sobre todo si el orden de un lugar como http://www.taydaelectronics.com
Me ha decepcionado que no tienen el transformador de Audio pero hizo buscar y encontrar disponibles en Radio Shack.
