Paso 3: Alimentación al interruptor
Notas:

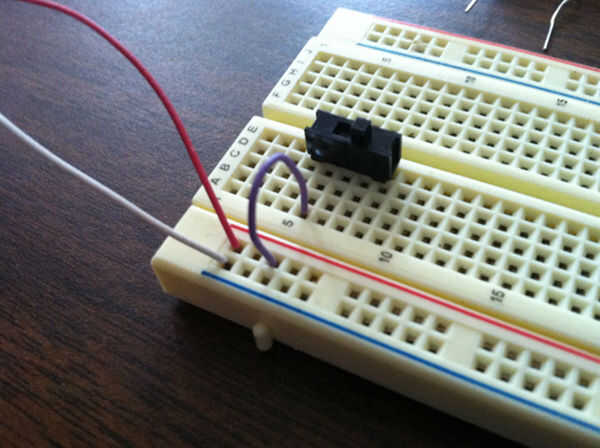

Observe las letras y números en el protoboard. Los agujeros pueden identificarse individualmente por sus coordenadas de letras y números. Todos los agujeros en una fila de número están conectados entre sí. Pero los agujeros en hileras de carta están separados. Empujando el cable morado en fila con el #5 es así conectado a la pata izquierda del interruptor. En mi particular protoboard están conectados todos los agujeros al lado de la línea roja, conocida como el carril rojo; y todos los agujeros próximos la se conectan la línea azul, conocido como el tren azul. Los rieles de rojos y azules se utilizan generalmente para poder, rojo para el positivo y azul para negativos. Los rieles a ambos lados de mi Junta no están interconectados por lo que si quiero potencia en el otro lado usar un alambre para saltar a través. Este proyecto es pequeño así que no es necesario hacerlo.

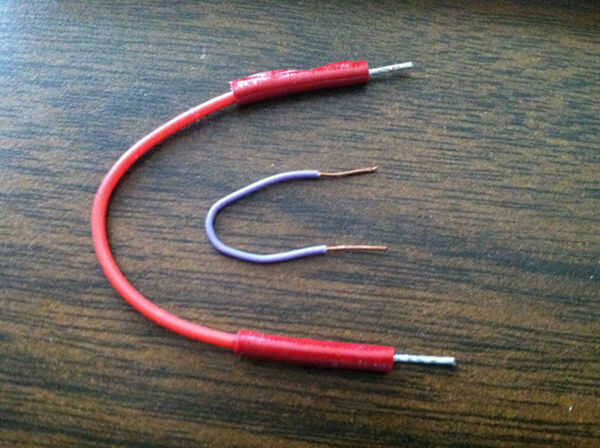

Tengo varios cables diferentes que uso para proyectos. La mayoría de ellos está muy bien y el entonces "estañada" con soldadura. Luego enrollar los extremos con cinta aislante y poner un poco de pegamento de kit modelo plástico para desenrollar o desplazamiento hacia arriba cuando presiono mis cables. El otro cable que me gusta utilizar es cable de cobre de teléfono. Como se puede ver por mis fotografías me gusta cortar algunos cables más pequeños con las puntas cortadas así que puedo hacer rápidamente un salto entre dos agujeros que están cerca uno del otro.
