Hacer música con un Atari Punk Console (2 / 5 paso)

Paso 2: Cómo funciona

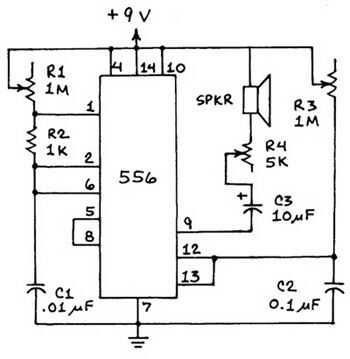

El circuito para la Atari Punk Console se muestra en la figura 1. El circuito consta de un IC de doble temporizador 556 (equivalente a un par de 555 temporizadores) y una docena otras partes.

En la operación, el primer temporizador está conectado como un oscilador de audiofrecuencia y el segundo como un multivibrador monoestable. El oscilador conduce el monoestable, que emite pulsos de salida cuadrada con una duración controlada por R3. Usted tiene que oír el resultado final para apreciar los tonos escalonados que se generan como R1 o R3 se ajustan.

R1 controla la frecuencia del oscilador audio. R2 controla la duración del pulso de salida del multivibrador monoestable. R4 es un control de volumen opcional que puede eliminarse conectando los altavoces directamente al C3.
