Paso 2: Construcción de la electrónica
Vamos a conectar el sensor de movimiento para el Arduino y añadirle un LED, para mostrar que algo fue detectado por el sensor de movimiento. Puede dejar hacia fuera la parte entera de la LED, pero siempre es divertido cuando algo aparece.

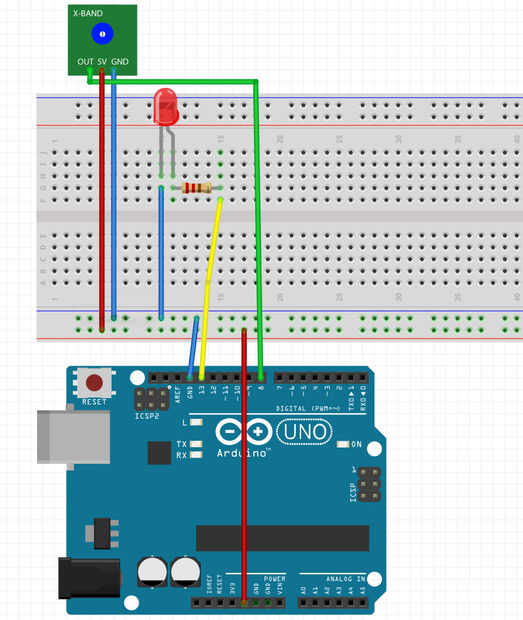

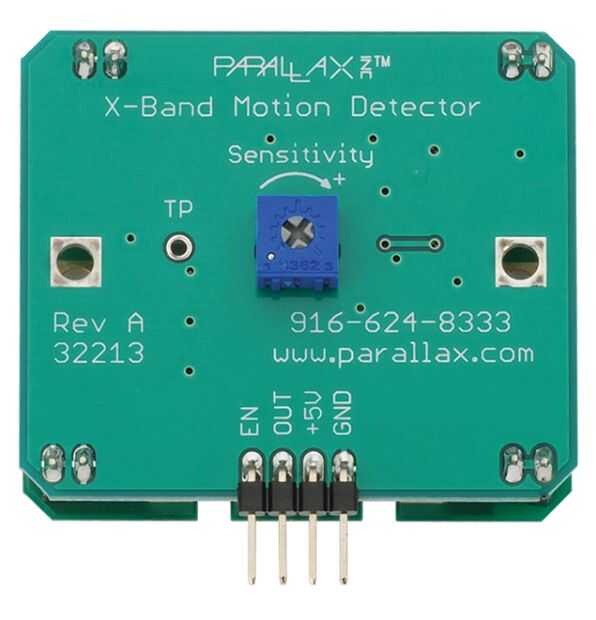

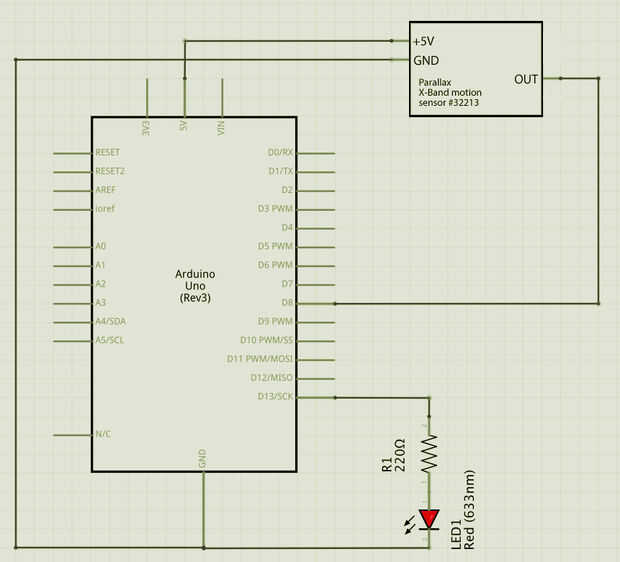

El sensor de movimiento de paralaje que estamos usando tiene cuatro clavijas, pero vamos a usar sólo tres de ellos: + 5V, GND y salida. Puede dejar desconectado el pin EN. El + 5V pin obtiene su alimentación de Arduino, y el GND (masa) es compartida con el Arduino. Ayuda a utilizar las tiras rojas y azules si les ofrece su protoboard. De conexión de + 5V de Arduino a la tira roja y tierra de la Arduino a la franja azul. Entonces usted puede utilizar éstos varias veces. Puede consultar los cuadros en este paso para ver qué entendemos por.
Asegúrese de conectar la pata larga de su LED (la pata positiva o ánodo) a la resistencia y la pata corta (la pierna negativo o cátodo) a la tierra común. La resistencia de 220 Ohm se conecta al pin digital 13.
