Paso 2: Desmontar el RCX

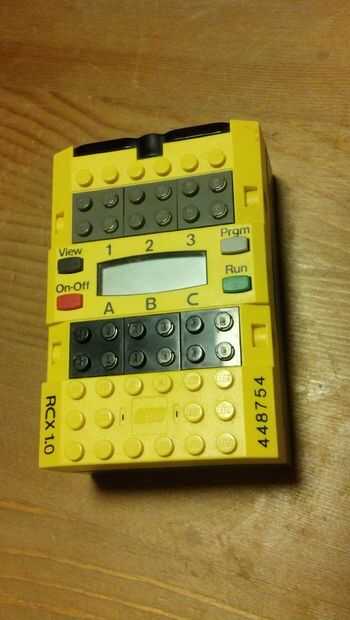

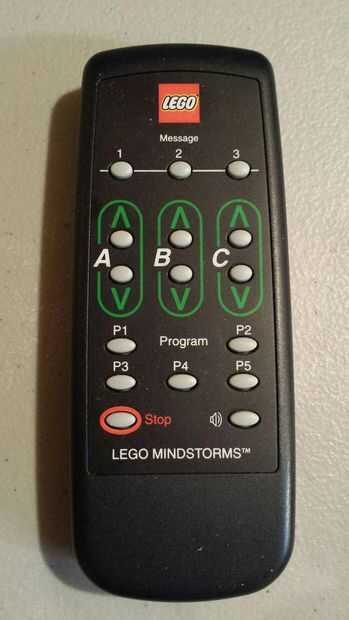

Estas fotos son de otro ladrillo RCX que compré por separado porque era un RCX 1.0 con el conector de barril externo. Esto le permite apagar el ladrillo RCX y su proyecto conjunto con una fuente externa en vez de baterías. La subasta incluyó uno de los mandos de IR del RCX que provenían de un conjunto diferente. Esto le permite controlar los movimientos y comenzar cualquiera de los 5 programas memorizados en forma remota.

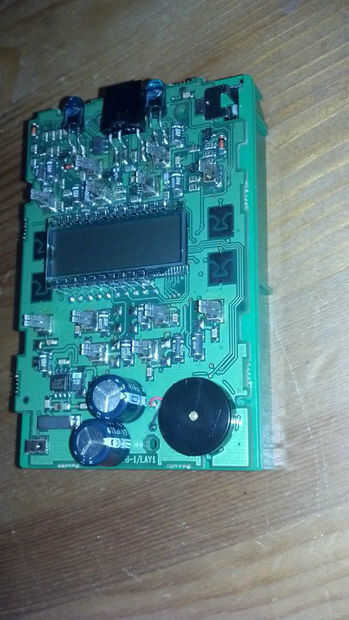

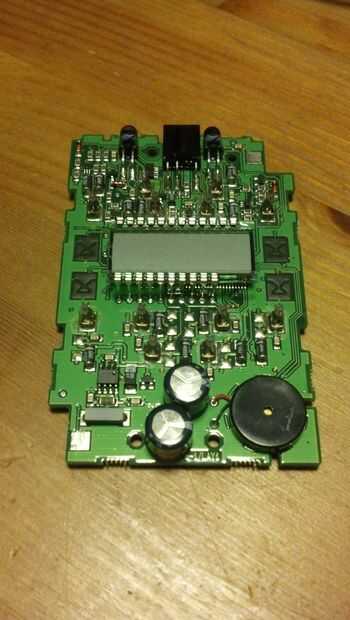

No es realmente necesario desmontar el RCX a menos que usted tiene que reparar algo, pero me gusta desarmar cosas y ya estaba pensando en un proyecto de futuro, así que decidí desmontar el ladrillo. Es útil saber qué piezas van en algo. El RCX es básicamente una pantalla LCD, un chip microcontrolador, un par de puentes de H, un altavoz, un LED IR y receptor y algún botón y Lego alambre conector contacto. Este es un buen sitio que detalla el funcionamiento interno del ladrillo RCX.

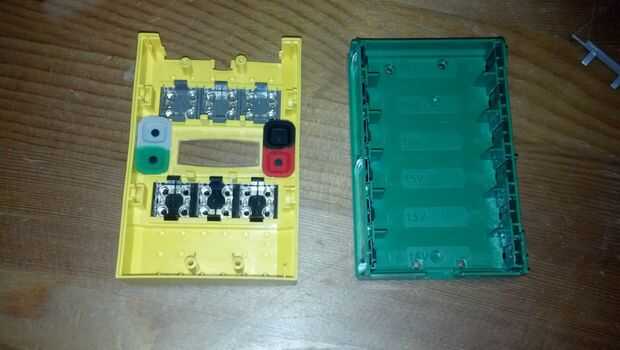

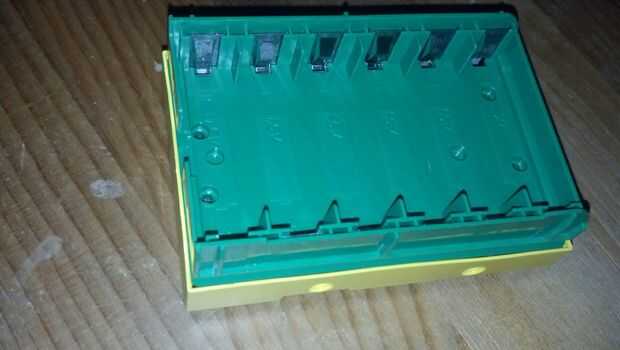

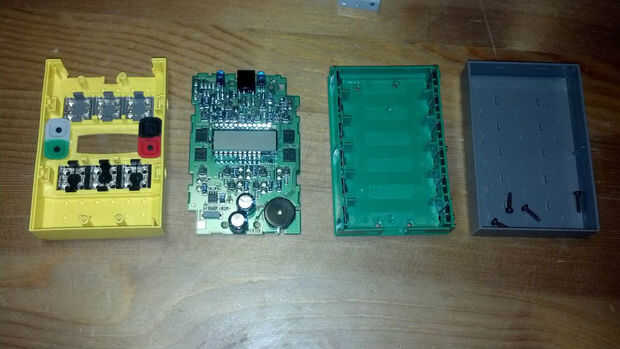

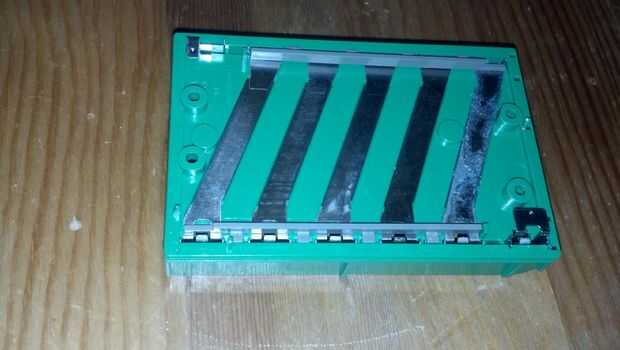

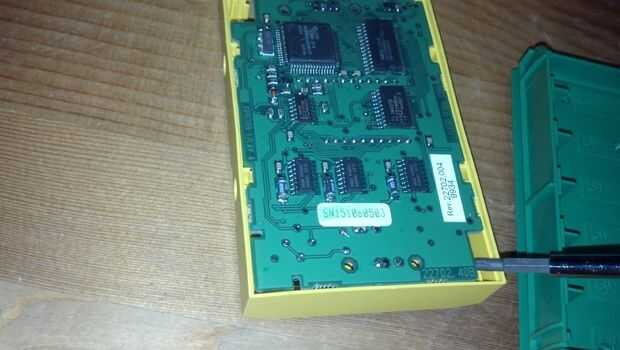

La manera más segura de hacer esto es quitar todos los tornillos y presione los contactos nombre y apellido fuera del compartimiento de la batería. Para empujar los contactos que hay que pulsar el pequeño clip de liberación en el contacto que impiden que se deslice por el agujero en el plástico. Una vez que se suelta, suavemente puede apalancar y trabajar la carcasa de plástico aparte. Trabajar lentamente porque puede conseguir atado para arriba y fácilmente podría agrietar o romper algo. Hay algunas piezas pequeñas que sujetan el tablero de la PC a la mayúscula que se romperá si usted no es cuidadoso.
