Hacer paneles solares de tamaño (1 / 5 paso)

Paso 1: Custom-panel solar: corte em!

Primero: Conseguir que el tamaño correcto!
Para hacer esto, usted tiene que plan de qué tamaño quieres tener al final. (Ten: intentar dejar las células tan grandes como sea posible,
más pequeña las celdas más trabajo, la pérdida más etc. tienes!)
Pensar en los puntos siguientes:
-¿Qué voltaje necesita al final?
-¿Cuántas células tenemos?
-¿De qué tamaño son?
-¿Qué forma tienen?
-MA ¿cuántos necesita al final?
¿ -Trata de donde son los principales? (Las gruesas líneas de soldadura, es difícil a imposible soldar las delgadas)
-Usted perderá algunas células (son tan fu ** en delgadas, se rompen tan fácilmente)

Cada célula tiene normalmente 0.5V. Cuánto mA por cm² dan tienes que medir * ² (generalmente alrededor de 1A por la célula de 10cmx10cm = > 0.005A).
Ahora siempre puedes o bien poner en:
-serie
-paralelo
La serie aumenta la tensión (3 células en serie proporcionan 3 x 0. 5V = 1.5V etc.), pero sólo el amperaje de la célula más pequeña (así que trate de utilizar células de tamaños similares) * ³.
Paralelo sube el amperaje (tres células similares con 0.5A proporcionan 1.5A etc.). Aquí el tamaño no importa (pueden poner lo que tengas).

Esta es una pregunta de wasteinc - creo que aclara un poco más:
Q: "[...] mi primer panel solar [...] es 12cells en la serie me da 6.5 Voltaje de circuito abierto, pero al intentar cargar algo de energía del usb, el voltaje cae a 4.7 incluso en las mejores condiciones de luz. En cielo cubierto la tensión asoma alrededor 3.8

así que mi conclusión es que más de 16-19cells en mi nuevo panel solare. ¿tiene comportamientos similares?"

A: "Las células suelen dan alrededor de 0.6 v circuito abierto y 0, 5V con carga adecuada .

Si el voltaje cae significativamente inferior, asegúrese de que las células son lo suficientemente grandes (dan suficiente corriente). Por supuesto no podrás power usb 5V 1A con una superficie total de la célula de 10cmx10cm (una célula que tamaño generalmente proporciona unos 0, 5V 1A - o 5V 100mA cuando perfectamente cortado en 10 piezas, lo más probable 5V 80mA). Por lo que necesita un total de > 1000 cm² (e.g. 30cmx35cm) para tener un panel solar usb con alimentación completa. [...]

Supongo que más células no haría ningún bien (aumentaría la tensión de circuito abierto y peligroso para cualquier cosa conectarse si pequeña y carga no es allí). Utilizo la misma cantidad de células con un área más grande o utilizar un (por ejemplo, viejo móvil) batería, por lo que puede cargar como 12 hrs y luego cargar via usb para 1hrs. De todos modos, es mejor que bastante precisamente debe proporcionar 5.0V para USB, si no puede romper el dispositivo cargado.

Por ejemplo, puede utilizar un powerbank barato (~ 5$), reemplace la batería por varias baterías de teléfono viejo, con carga > = 4.7V (murciélago necesita 4.7V a cargar completamente, tienen un circuito para controlar la carga, para 5 o 6 v están muy bien) vía solar y luego utilizar el circuito de la powerbank para proporcionar 5.0V estable para usb.

Si eso no funciona, compruebe que cada célula para cortocircuitos!"

Sólo si tienes este plan listo, continuar.

He probado varias técnicas para hacer células solares al tamaño correcto, pero al final sólo uno trabajado: corte em!

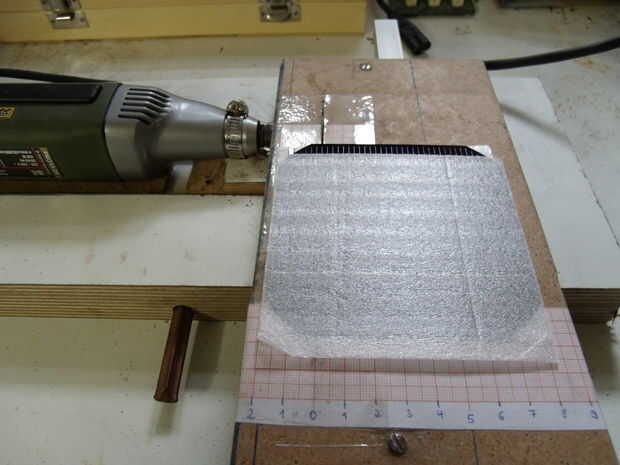

Tomé la hoja de diamante para mi Dremel y construir una tabla de poco * en el que precisamente podría cortarlos.

Aquí está el vídeo de cómo:

Use protección ocular y ropa vieja cuando se trabaja con la Dremel!

* Instructivo puede seguir.
* ² creo que de la resistencia de tú dispositivo. No tomar la tensión de la escasez, pero no el abrir-circuito-voltaje así!
* ³ se pueden combinar ambas técnicas. Pensar en el ejemplo siguiente se
celdas A y C son del mismo tamaño, celda B1 y B2 son mitad de ese tamaño. Para obtener 1, 5V y el amperaje completo ponerlos juntos como esta:
más--A la célula--|--célula B1--|--célula C, menos
.........................| --celda B2--|

| y - cables. no es!
