Hacer paneles solares de tamaño (2 / 5 paso)

Paso 2: Custom-panel solar: soldadura

Ahora hay que soldar las piezas cortadas entre sí. Ahora siga su plan.

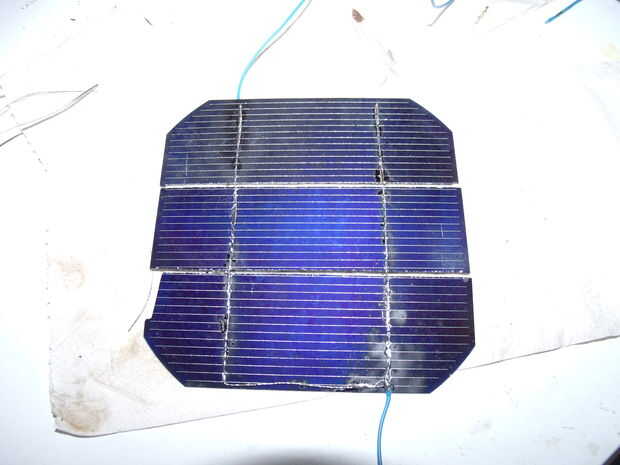

Para poner tres células en serie , comenzar con la primera celda en la parte superior. Soldar dos cables a la principal-se esfuerza. Continuar con la siguiente pero los cables del mismo a la parte posterior de la soldadura. Cortar los cables.
Dos nuevos en la parte superior de la segunda celda de la soldadura. Les de la soldadura en la parte posterior de la tercera.
Ahora cables de soldadura en la parte posterior de la primera célula, puente con otro cable y un cable como plus. Lo mismo en la parte delantera de la tercera celda, tu menos.
Para concluir: siempre de la parte posterior hacia arriba de la soldadura .

Para poner las células en paralelo soldar top a top y espalda con espalda .

Trate de usar como los alambres finos como sea posible *.

* Pero no demasiado fino, el poder debe ser capaz de pasar a través ' - de todos modos es muy delgada. Un ejemplo: dos metros de alambre, 500mA (no importa el voltaje) y una pérdida de 0.1V necesitaría un cable con una sección de 0.145 mm².
Fórmula: Q = I * L * 0, 018 / ΔU
Q = sección transversal requerida
I = amperios
L = longitud del alambre (cuidado: la potencia tiene que ir dos veces a través del cable: una vez de la célula y una vez a la celda)
ΔU = pérdida de tensión aceptable
