Hacer pegamento conductivo y pegar un circuito (4 / 7 paso)

Paso 4: Creando componentes

Puede crear una plantilla de línea de corte 1/8" o mayor de la ranura en un trozo de cartón y pintura en la ranura. Para crear resistencias que primero debe probar su mezcla entre dos cables con cinta una pulgada aparte. Deje que se seque durante la noche antes de medir la resistencia. Incluso cuando ligeramente mojado, la resistencia será mayor. Para crear una resistencia utilizo una mezcla de grafito de 1/2 a 1 pegamento líquido o de 1 a 1. Para aumentar la resistencia agregar menos grafito a la mezcla o hacer la línea menos ancho o más delgado o más.

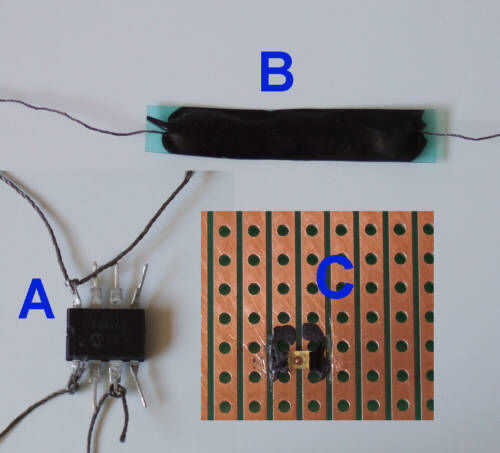

Vea fig-B. Para crear un medidor de tensión (un resistor que varía la resistencia como está doblado), puede establecer una capa de líquido de la cinta en una pieza de plástico flexible. Cuando esté parcialmente seca colocar una capa de pegamento conductor entre dos cables o piezas de hilo conductor que son aproximadamente una pulgada aparte. Después que haya secado, coloque otra capa de líquido de la cinta sobre todo. La galga extensométrica en la foto tiene una resistencia entre el 70-300k ohmios como está ligeramente doblado.

La galga extensométrica o una resistencia de pegado puede utilizarse también como un sensor de temperatura. Si se toma de la sombra a pleno sol, aumenta la resistencia. Así, podría ser utilizado para medir la diferencia entre temperatura ambiente y las condiciones de sobrecalentamiento.

Para unir dos cables, si se puede, debe primero gire o prensarlos juntos y luego la capa ellos todo el camino alrededor con pegamento conductivo. Si simplemente los ponen lado a lado sin tocar y luego pegarlos, la resistencia del pegamento común estará en el rango de 7 a 9 ohmios. Vea fig-A si usas hilo conductor (la resistencia es de 2 ohmios por pulgada) para los alambres, usted puede atar un nudo al cable que se conecta y capa entonces todo alrededor con el pegamento.

En la figura C vemos que también es posible pegar los LEDs de montaje superficial.
