Hacer plantilla de soldadura usando Silhouette Cameo, o cómo convertir mapa de bits (bmp, jpg, pdf, etc.) a vector formato (svg o dxf). (11 / 11 paso)

Paso 11: Colgante Chads

Es el proceso de conversión. Ahora puede abrir la configuración de corte y envíe a la corte. Una vez finalizado el corte, eliminar todos los residuos y no olvide revisar para colgar chads http://www.usnews.com/news/articles/2008/01/17/the-legacy-of-hanging-chads .

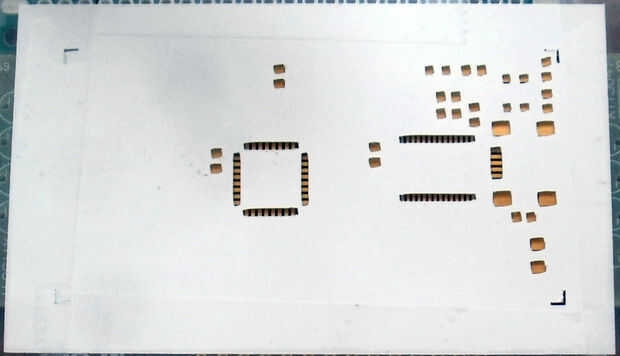

La foto muestra mi plantilla de papel listo para usar y pegar con cinta adhesiva a un PCB. El siguiente paso será extender pasta de soldar sobre para rellenar los agujeros. A continuación, el extra se raspa apagado.
