Hacer plantilla de soldadura usando Silhouette Cameo, o cómo convertir mapa de bits (bmp, jpg, pdf, etc.) a vector formato (svg o dxf). (7 / 11 paso)

Paso 7: Exportar de Illustrator a DXF

No estoy familiarizado con el ilustrador. También he utilizado estudio de silueta solamente para el corte. Prefiero un software de diseño CAD. Yo uso Illustrator para exportar (no guardar como) el archivo a formato DXF. La función de exportación tiene varios formatos para elegir al lado de DXF, pero recuerde que Silhouette Studio requerirán el archivo .svg o DXF.

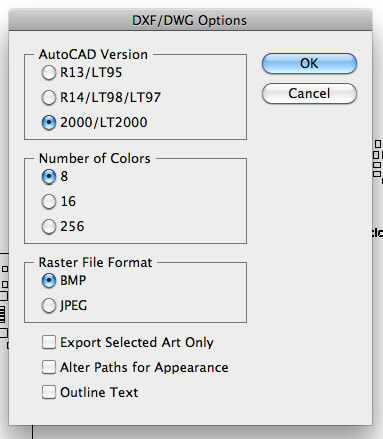

Desde la ventana de exportación, escoger formato Autocad versión 2000/2000LT, 8 bits y JPEG. No lo he probado todas las opciones posibles para que funcionen otras opciones.
