Paso 5: Fije la zapata #1
Originalmente pensé que la zapata tenía algunos problemas de colocación de electrodos, pero abrí la cámara, me di cuenta de que los cables internos no fueron instalados en la cámara. Una huelga contra el control chino de calidad! Pues bien, en el lado bueno, toda la infraestructura estaba allí a aparejo del jurado el mecanismo flash. El concepto es simplemente provocar un cortocircuito entre los dos electrodos del flash cuando el obturador está abierto. Hay un montón de instrucciones, pero es más fácil que hacer que to describir!

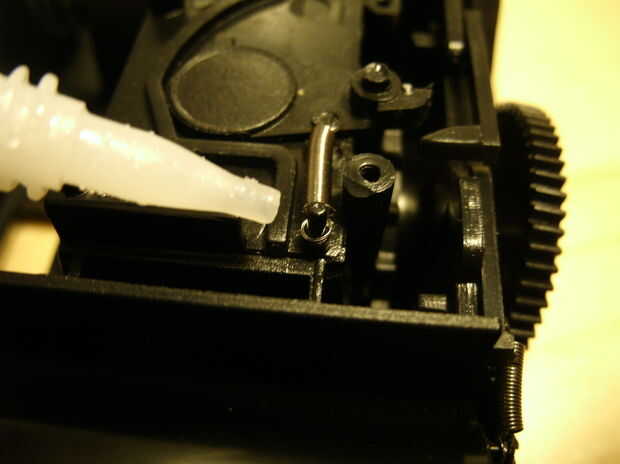

1. Si no ha agregado una gota de pegamento a cada lado de la primavera de padel de obturador, hazlo ahora. Lo mantendrá fuera de las manos y las rodillas buscando las piezas en el piso.

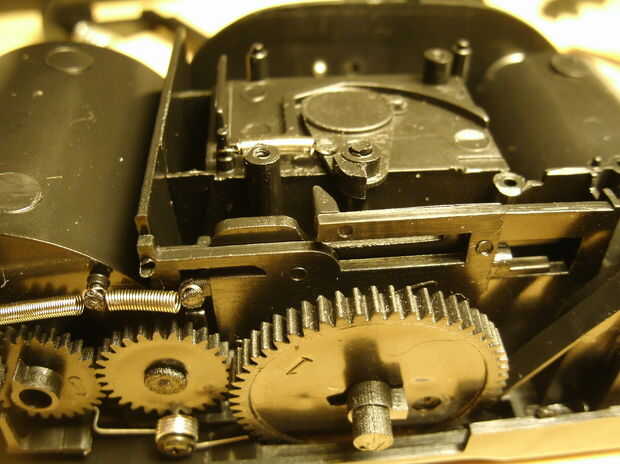

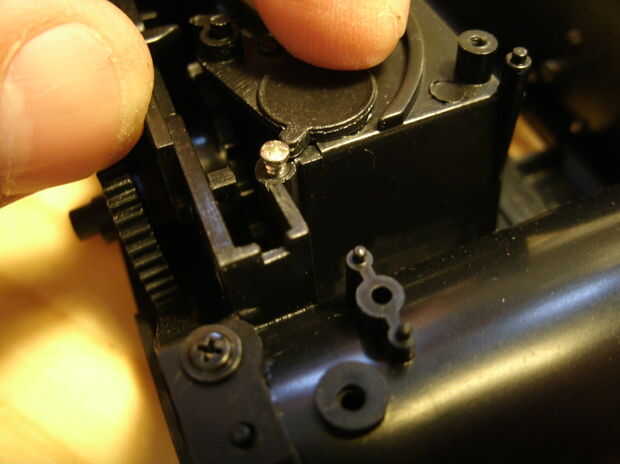

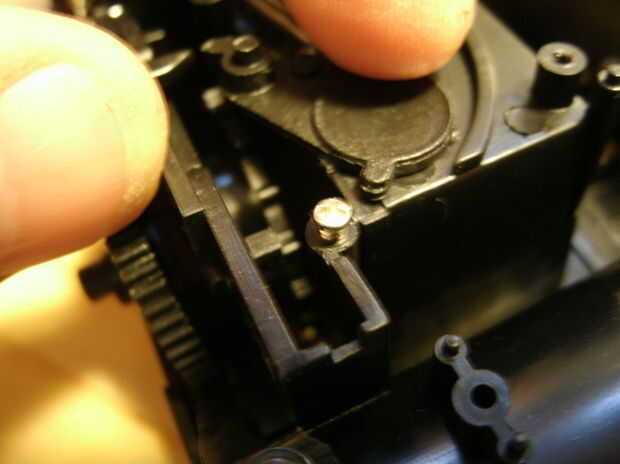

2. familiarizarse con la paleta de estremecimiento y notar la pequeña protuberancia. Esta es la pieza que golpear el interruptor y cerrar el circuito.

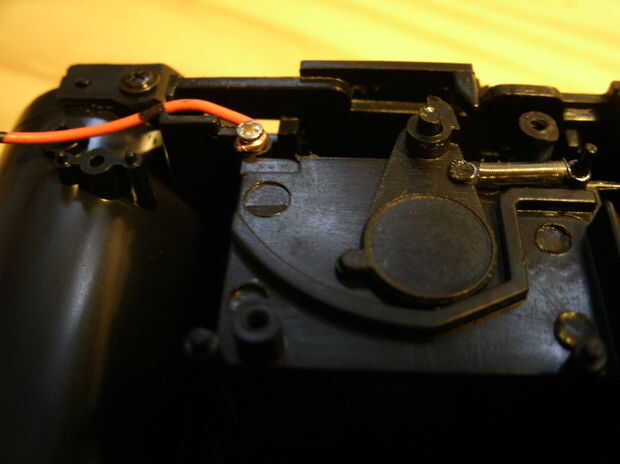

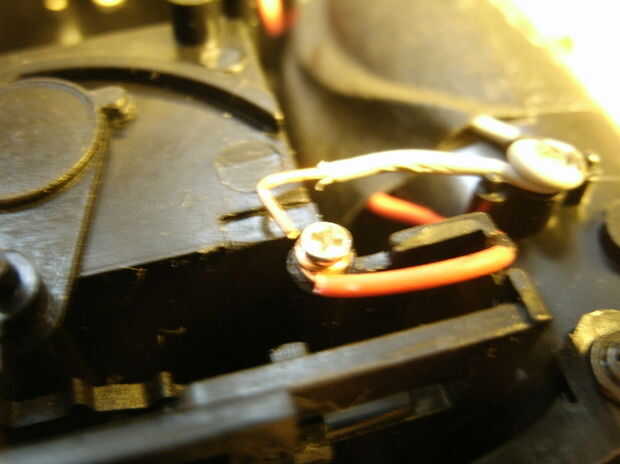

3. Atornille un tornillo pequeño sin pintar en el agujero al final del recorrido de paleta del obturador. Envolver un trozo de alambre alrededor del tornillo para formar un contacto del interruptor. Usted tendrá que cortar un pequeño canal para ejecutar el cable para el electrodo de zapata.
4. tomar otra pieza de alambre para formar el otro contacto del interruptor. Doble el cable de tal manera que una brecha muy pequeña entre los contactos. Dependerá de la elasticidad del alambre a recuperarse después de que la paleta cierra el circuito. Inserte un tornillo en el soporte estructural a la derecha. Este cable de la ruta a la derecha y alrededor del tornillo.

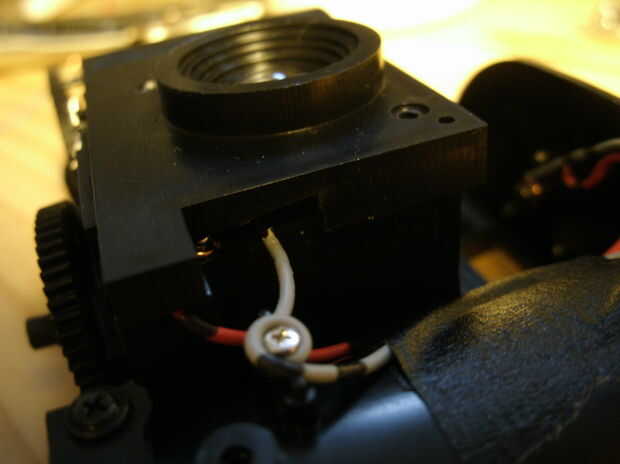

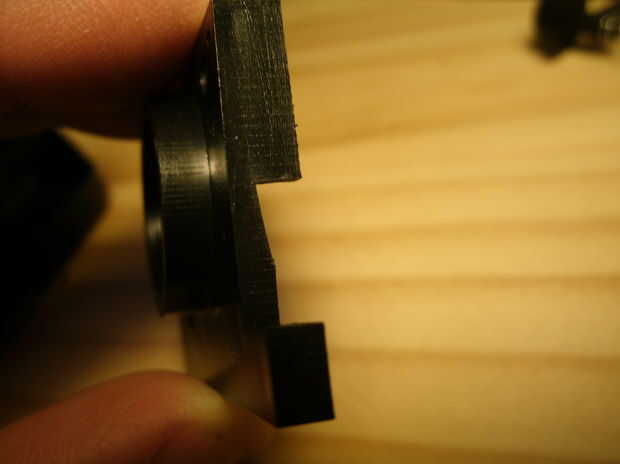

5. Seque colocar la Junta lente y marcar el plástico que tendrá que ser eliminados para permitir espacio para los cables. Recortar esta pieza para que la Junta lente no interfiere con los cables.

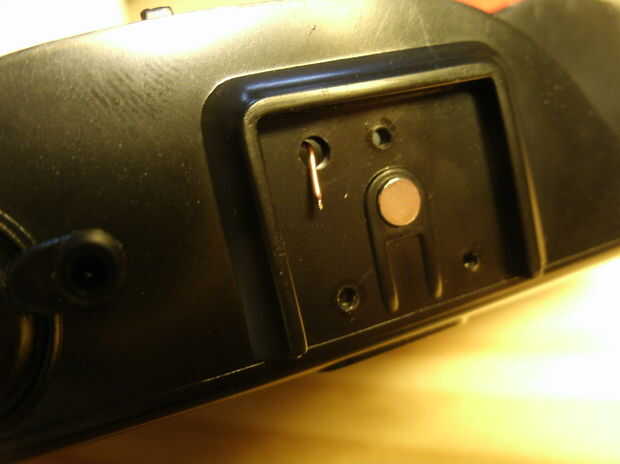

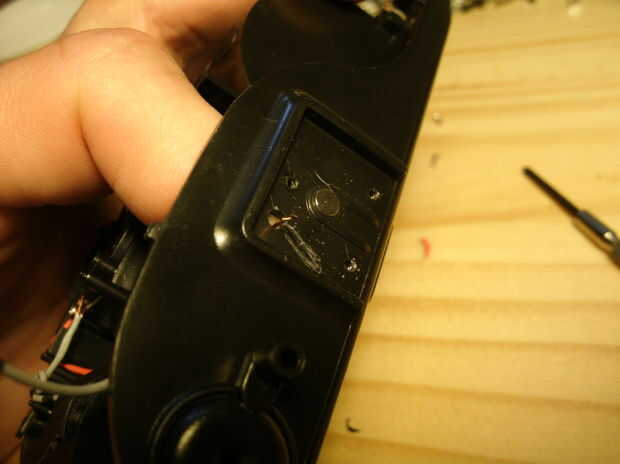

6. Desatornille el zapato de golpe y uno de los cables a través de la alimentación para que el alambre hace contacto positivo con la base de la zapata. Vuelva a colocar la base de la zapata.
7. ruta del hilo de contacto en el electrodo central de la zapata. Idealmente, sería soldar estos cables en, pero hay demasiado plástico aquí para eso. Pegué el cable en con algun pegamento conductivo.
8. una vez que estés satisfecho con el cableado, la cinta los cables hacia el cuerpo de la cámara con alguna cinta de iluminadores.
9. Vuelva a colocar el disparador y lensboard (no apretar demasiado el tornillo ya que unirá a la paleta de la lente).
10. momento de la verdad tiempo! Coloque una fotografía estroboscópica en la cámara y cargue encima. Una vez que se carga, disparar el obturador. Con suerte, el flash se disparará.
11. Si el flash no se dispara, es probablemente la colocación contacto. Parcialmente, desmontar y volver a doblar los alambres. Después de algún ensayo y error, debe tener una zapata totalmente funcional.
