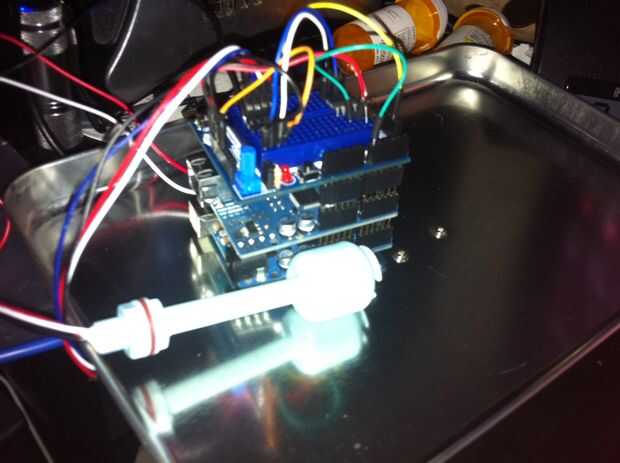

Paso 4: El cableado
- Pines de Arduino (marcados en el Arduino)
- Escala (rojo, blanco, azul y negro son típicas de estos)
- INA126PA (hay una muesca cerca de la patilla 1 y, a continuación, cuenta para arriba hacia la izquierda)
- El contador del agua (rojo/blanco/negro)
En lugar de proporcionar un gran esquema que lleva un tiempo para leer, te voy a dar sólo un simple cableado de dispositivo por dispositivo.
El amplificador y Sensor de agua tienen hojas de datos explicando cada pin. Vea el paso 1 para los enlaces.
Galga de tensión:
(1) etiqueta roja E + (a + 5V)
(2) blanco marcado V + (al INA126PA pin 2)
(3) azul rotulado V - (al pin 3 de INA125PA)
(4) E-etiquetado negro (a tierra)
INA126PA
(1) resistencia a 8 (para programar la sensibilidad - utilicé 220 ohmios)
(2) V + en INA126PA
3 V - en INA126PA
(4) a la tierra
(5)
(6) salida (Arduino A0)
(7) + 5V de Arduino
(8) resistencia 1
Sensor de agua
Rojo: a + 5V en el Arduino y a una resistencia 10 k tierra.
Blanco: Al Digital 3 en Arduino
Negro: no utilizado.
