Paso 2: construcción
El cableado de este es muy simple:
Si tienes una pistola de pegamento permanentemente por cable o si es el tipo de cable extraíble, cortar el enchufe y cortar el cable adicional en el final del equipo. Esto le da dos conductores - que irá a la toma y el otro a la pistola de pegamento.

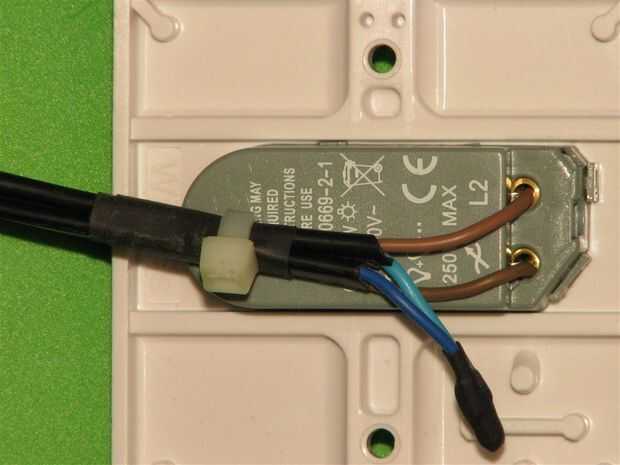

El aislamiento de la tira hacia atrás y conectar entre sí los dos cables neutro (azul en el Reino Unido / Europa, blanco en los Estados Unidos / Canadá)-I torcido y soldar los cables entonces poner una manga demasiado larga de termoencogibles. Me doble hacia atrás la engarzadora y había contraído otra pieza sobre él. Romper una de las aberturas en la parte trasera-caja y los cables a través de la alimentación. Solía termo retráctil de diámetro más grande sobre estos reducen la abrasión del aislamiento del cable.
Los cables de vivo y calientes (marrón en Reino Unido / negro en Estados Unidos) ir a un interruptor más dévil. La alimentación del enchufe va el símbolo de AC (~) y el alambre a la pistola de pegamento a la otra terminal (L2). Pelado de los extremos y atornille firmemente asegurándose de que hay no hay conductores expuestos. Conexión a tierra no se requiere aquí como hay que no partes metal accesible para el usuario.
Para detener los hilos tirando de la caja he puesto un cintillo grande firmemente alrededor del cable, demasiado grande para pasar por el agujero del cable.

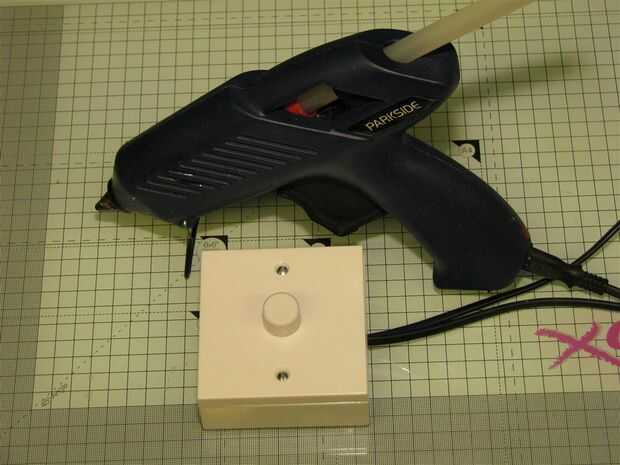

Atornille la placa de amortiguador a la parte trasera-caja, enchufarlo, a su vez en y estará listo para pegar!
