Paso 3: Determinar la configuración del controlador de

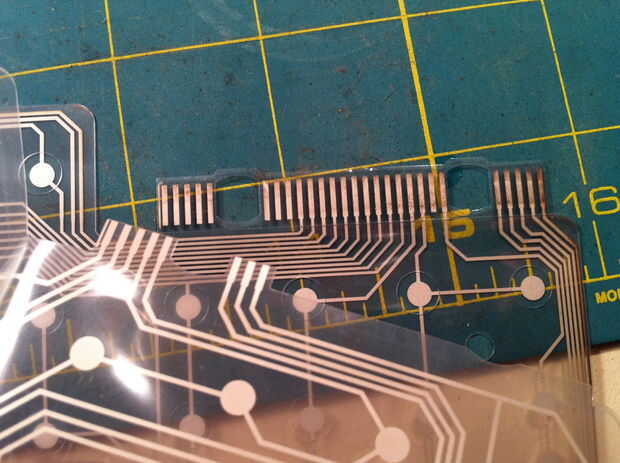

Tenemos que averiguar qué pulsaciones de teclas se registran mediante la conexión de los diferentes contactos. Usted puede examinar los rastros en la matriz clave, sin embargo teniendo en cuenta un controlador NES sólo tiene 8 botones. Me pareció tan fácil conectar el controlador a un ordenador, iniciar Bloc de notas y conectar los diferentes contactos con un clip. Usted quiere encontrar combinaciones de pin que producen pulsaciones de teclas que no son generalmente asignados a caliente las llaves u otras opciones de configuración. Esto hace que las entradas más ideales los caracteres del 26 alfabeto, entradas direccionales, entrar, espacio, etc.. Insumos como las teclas de función o número generalmente se asignan a teclas en la mayoría de los emuladores y requieren configuración adicional para hacer que todo lo bonito. Algunas de las entradas menos comunes como ~ no son reconocidos por algunos emuladores también por lo tanto es mejor encontrar todas las entradas seguras para resultados suaves.
Cada contacto de prueba sujetando un extremo de un clip o un alambre en un contacto en el grupo A y tocar el otro extremo en los contactos en el grupo B. Cuando una combinación proporciona una útil entrada, nota abajo los contactos que usted conectado y sigue. Idealmente usted quiere tener un botón por ocho entradas de grupo A (para evitar el fantasma dominante) sin embargo, usted probablemente encontrará que dos o tres de los contactos no producen cualquier aportaciones útiles. Para remediar esto utilicé un único contacto para dos interruptores (véase los cables verdes y naranja en imágenes) y se conectará a los conmutadores que nunca ser al mismo tiempo como arriba/abajo e izquierda/derecha.
