Paso 6: Hacer el FlowerLED

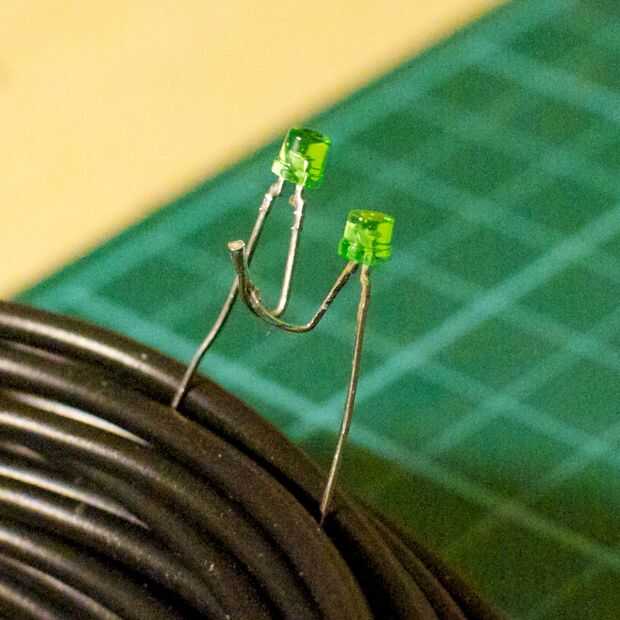

Cuadro 1: Empezar con soldar los leds conectados en serie. Tenga en cuenta que los leds tienen un lado"plus" (ánodo) y un lado"negativo" (cátodo). Con más leds, el plomo del ánodo es un poco más largo que el cátodo. Para conectar los leds en serie, suelda el ánodo de un led al cátodo del led.

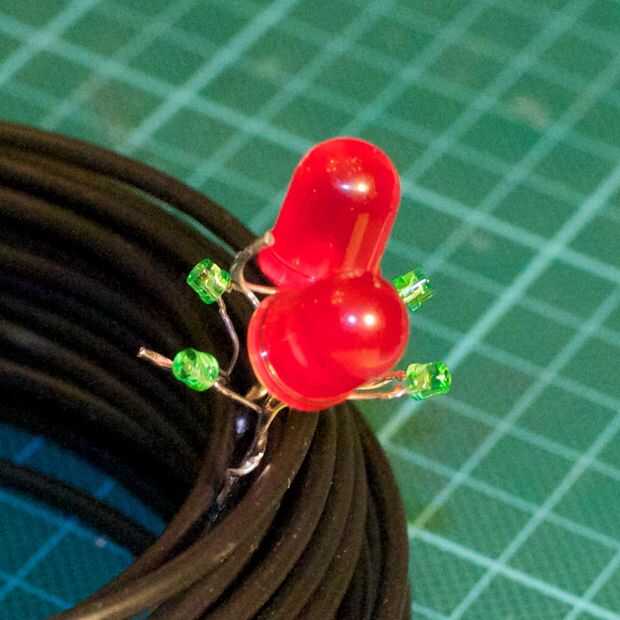

Cuadro 2: Todos los leds soldados juntos, haciendo la flor led. Dos pares de leds verde de 2mm y un par de leds de 10mm de color rojo están conectados en paralelo (paralelo significa que los lados más de los pares de led están conectados y los lados menos de los pares de led).

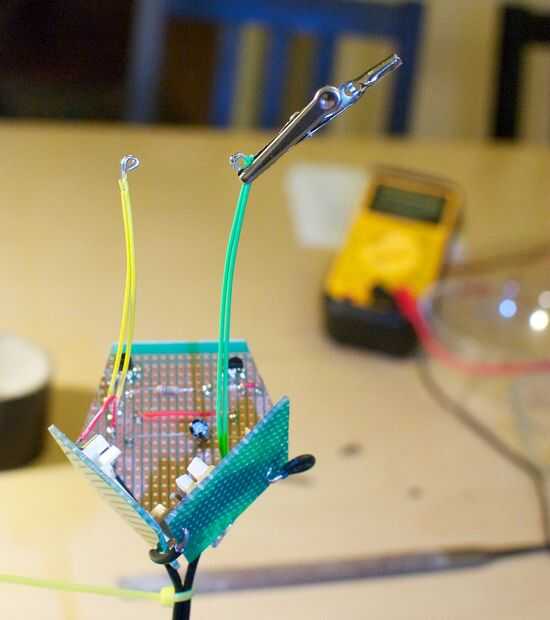

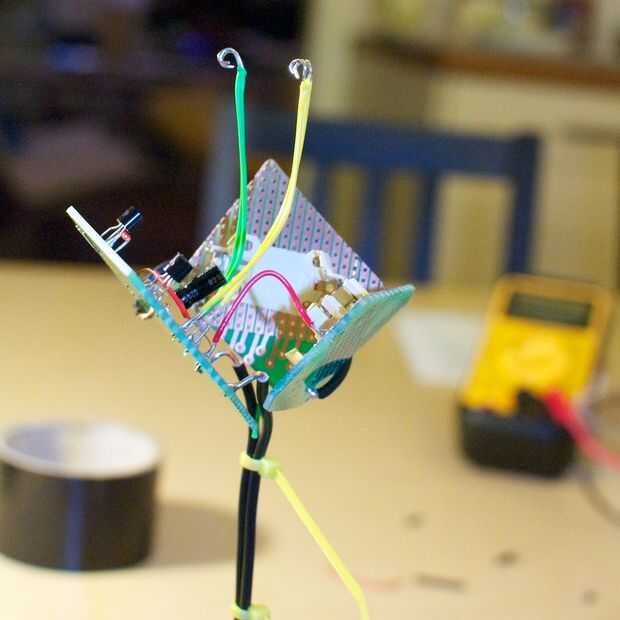

Fotos 3, 4, 5 y 6: preparar consejos los estambres para sostener los leds: doblar un pequeño lazo en las puntas desnudas de los conductores, utilizando una pinza. Luego soldar los lazos entre sí. Utilicé una pinza de cocodrilo para mantener los cables juntos, mientras se suelda.

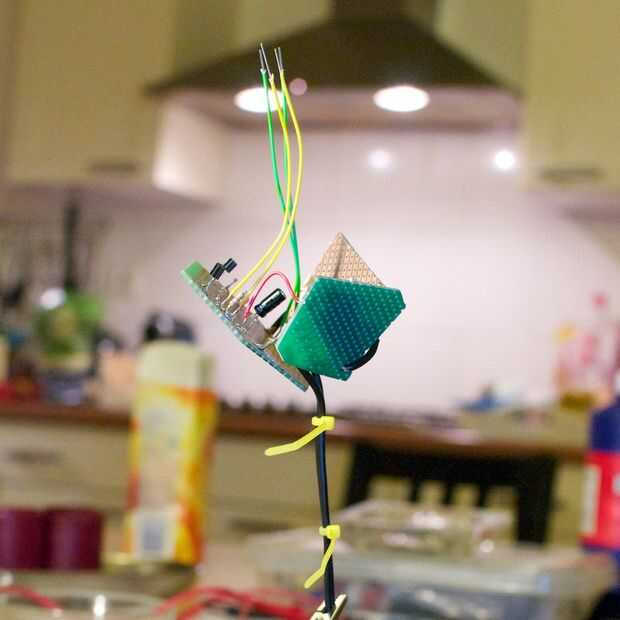

Ahora lleva soldadura la flor llevó a los estambres. Asegúrese de conectar los ánodos de los leds a plus-plomo los estambres (el cable amarillo en foto 6).
Ahora, probar tu flor led. Los clips de batería con baterías de carga y espera llevaron los extremos desnudos de la flor del tallo. El LED debe brillar hasta...
Cuando no, no te asustes! Compruebe las conexiones y revise cuidadosamente su circuito. Compruebe si cada componente está conectado como debe ser en el esquema. Se encuentra la falla, al final. Este tipo de depuración viene con cada proyecto de electrónica, es parte del juego.
