Paso 3: esquema

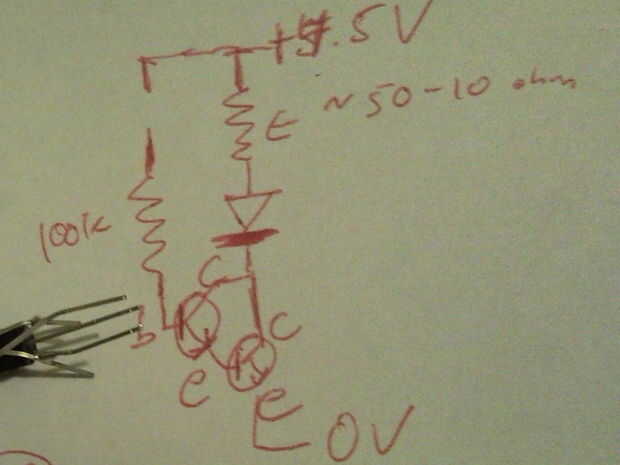

Es bastante simple: energía fluye en a través de una resistencia y el LED a los colectores de dos transistores.
Ellos están conectados en un array de darlington. Usted puede conseguir realmente ésos como SMD ICs
El transistor de "salida", cuyo emisor se hunde a la tierra, tiene basa atado directamente al emisor del transistor "sensing". Porque este es un camino de baja impedancia, una corriente muy ligera se requiere para empujar la base del transistor de salida totalmente.
La porción sensora del circuito incluye una protección de 100K / resistencia de calibración. Demasiado pequeño de un valor y oscilará de la capacitancia en la sección del sensor, demasiado alto y no empuje el salida transistor en saturación.
La otra pata del circuito toque simplemente se ata el carril positivo.
