Paso 4: Interruptor de contacto construcción de Darlington Array

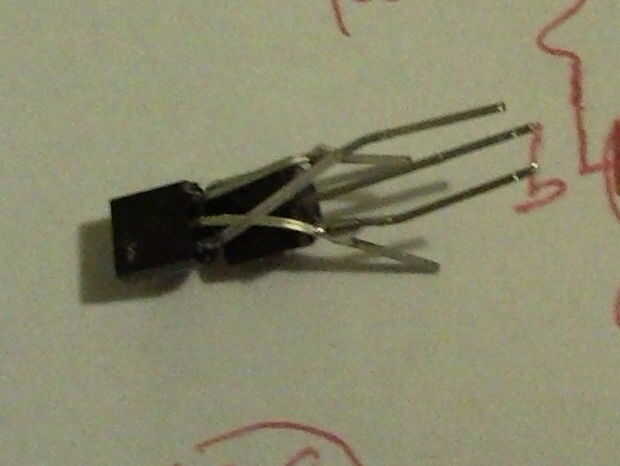

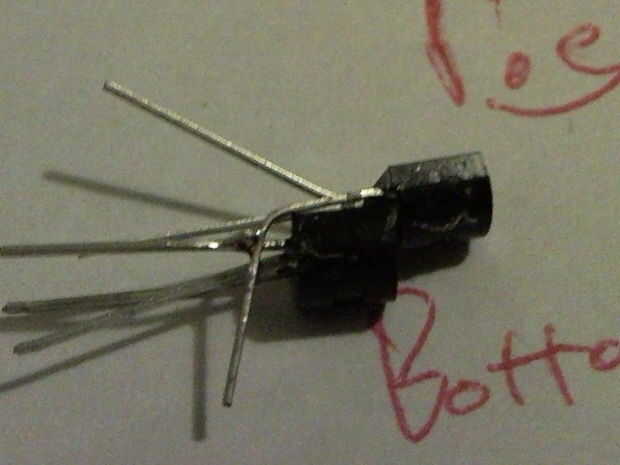

ocupar la parte inferior de dos transistores línea de sus emisores, colectores y bases. Deslice uno abajo para que pueda alinear horizontalmente y agache su colector para hacer contacto. Usted necesitará doblar con alicates en una especie de forma de paso. Esto es donde te conectas un extremo del LED así que dejar algo de espacio cuando usted clip.

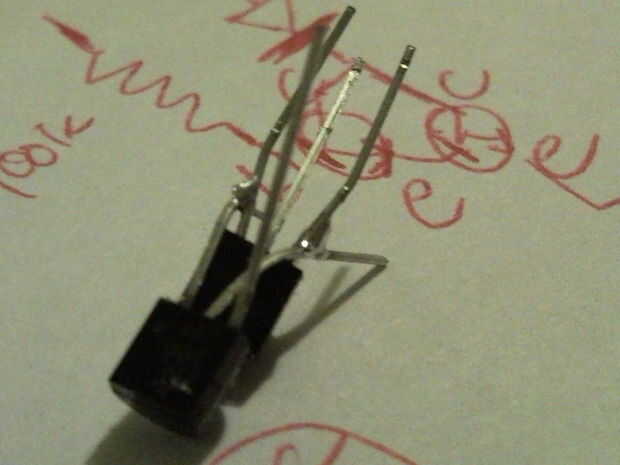

Tomar el emisor del transistor "de abajo" (que terminó poniendo mis transistores con sus puntas hacia la parte posterior de la pluma) y doblar cuidadosamente en la base (pin central) del segundo transistor. Estas juntas de soldadura y recorte el exceso - que hace punto de la conexión.

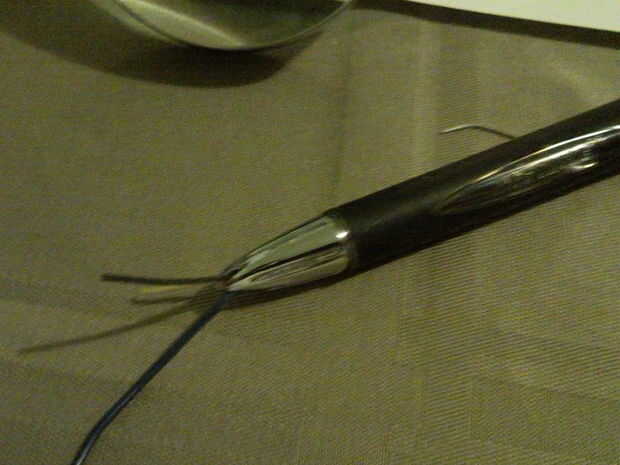

Ahora, a través de la pluma cap tres longitudes de cable. Uno (positivo) deberá ser lo suficientemente largos para alcanzar el LED, que se monta en la punta por debajo del interruptor, los otros dos se conectarán con el conjunto del interruptor. Mi gorra de pluma tenía lazos de cuerda conveniente que agrandado levemente para este procedimiento - puede que tenga que hacer alguna perforación o algún tal. Tenga en cuenta que si el lápiz tiene una curva interior como la mía, necesitarás cables bastante larga para el LED a muy por debajo del interruptor.

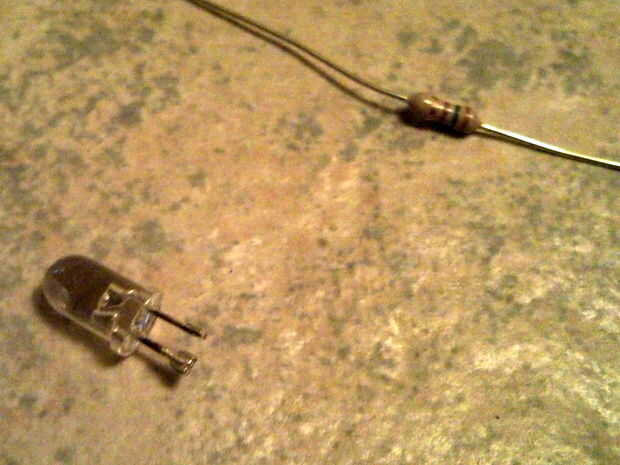

Tomar el LED y suelde la resistencia a positivo (no flatted). medir para estirar un poco más de la longitud de la pluma en la tapa, te giro algunos como instalar si tienes un tapón de rosca como lo hice. Corte para que quepa cómodamente como sea posible. Calor encogen la conexión para el LED, luego deslice otra pieza de encogimiento de calor sobre y dejarlo. Positivo a esto, la soldadura y luego deslice el encogimiento del calor tundir sobre y encogimiento hacia abajo.
Nota: al principio que la resistencia en mi LED estaba mal (yo tenía precableada para 12V) - entonces mis códigos de color en el LED estaba mal, tuve que sacar y darle la vuelta alrededor de la final, así que compruebe su propio LED ir y no prestar demasiada atención a los detalles de los cuadros. No importa qué lado poner la resistencia en - sólo asegúrese de que el positivo de la batería va en el lado curvo del LED y el lado aplanado como sigue:

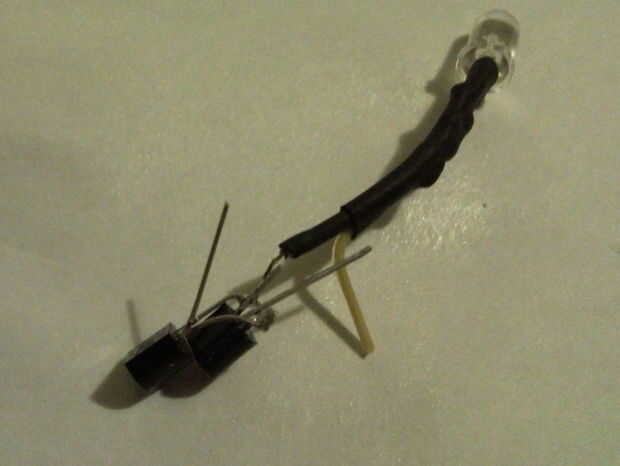

Doblar el restante plomo colector (conectado a ambos transisotrs) hacia abajo y hacia el LED del otro cable. Hacer origami de alambre un poco para tratar de conseguir todas las piezas que se alinean a lo largo del centro de la pluma; las articulaciones flexión algo que instalar, pero intente hacerlo tan bueno como usted puede. Encogimiento del calor de la base de plomo de los LEDs, dejando un poco de soldadura en, y luego deslice la otra pieza de encogimiento de calor en la parte superior, como antes. Recortar, luego de la soldadura, luego termoencogibles.

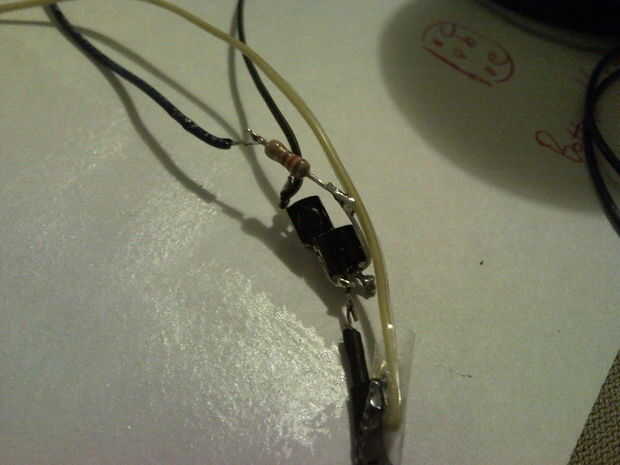

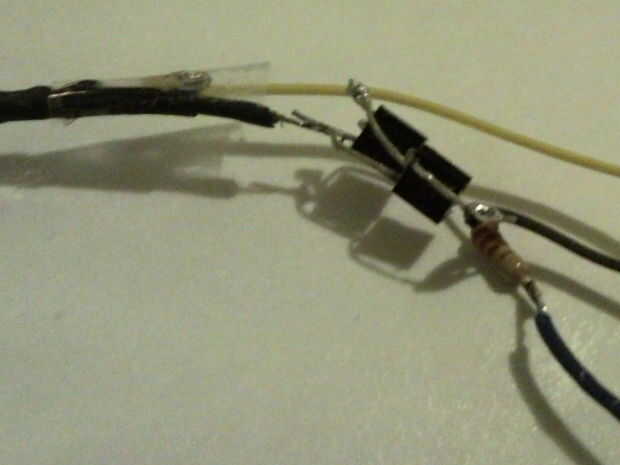

Casi-Mida la longitud entera contra la pluma para el cable de tierra de la tapa, que se conectará a un emisor restantes. Deslice algunos termoencogibles lejos hasta el alambre, soldadura para el emisor, luego ajuste el emisor y el termo retráctil la conexión. Para el alambre pasado, Solde un resistor de 100K a la base queda. Esto formará la parte de detector del circuito toque afuera del corral. Utilicé el cable azul para el este y el amarillo para el cable positivo.
Cuando hayas terminado se debe instalar en la pluma.
