Hacer que un LED touch pen y UV sensible superficie de escritura (5 / 5 paso)

Paso 5: Mod su pluma para el sensor de contacto

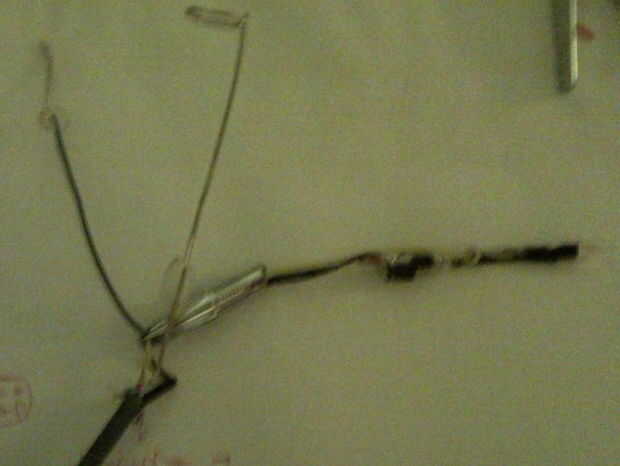

Tomar un clip, enderezarla hacia fuera y construir carriles de largo para ir a lo largo de la parte exterior de su pluma. La soldadura de los extremos el cable positivo y el cable del detector. También debe seguir adelante y soldar el cable a tierra y los cables de positivo al cable de alimentación al mismo tiempo.

Yo solo soldar el otro extremo del cable, un extremo hacia el exterior de lo portapilas, otro para el cable mismo marcó en la última caja de batería vacía (si está marcado, está conectada a la siguiente batería - y viceversa)

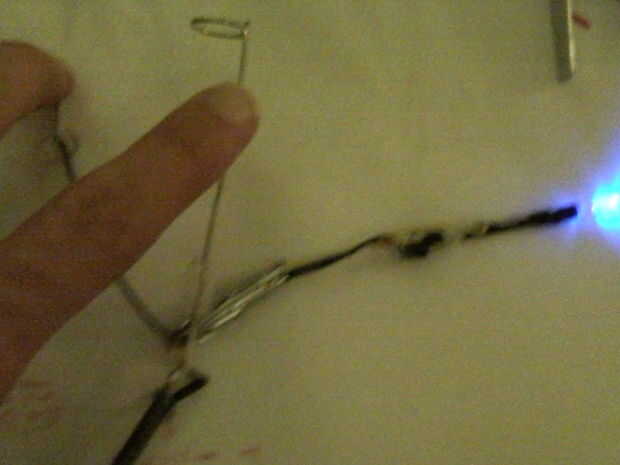

Cuando haya terminado, tomar todo, conectar las pilas y probar el circuito de toque antes de empezar a pegar cosas!

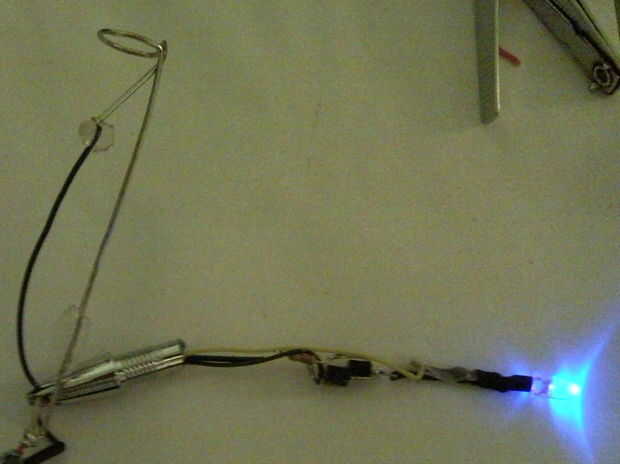

Cuando esté satisfecho lo trabaja, instalarlo en el cuerpo de la pluma y el pegamento caliente los conectores en su lugar. También aplican un generoso toque de pegamento caliente en cualquier lugar los cables pueden ser flexionados afuera del corral cuerpo a reducir la tensión en la delicada soldadura se une.

Nota: Si usted tenía una pluma lo suficientemente grande, podría usar 3 pilas de botón realmente dentro del cuerpo de la pluma y eliminar completamente la caja externa. Si haces esto, el cable de tierra no necesita incluso ser roscado exterior y tipo de puede montar su sostenedor de batería improvisada sobre los transistores.
