Paso 2: Preparación de la pantalla
Materiales necesarios para este paso.
- Pantalla
- Destornillador Phillips pequeño
- Cortadores de alambre
- Soldador (opcional)
En este paso que se prepara la pantalla para ser conectados en más adelante, la pantalla es en muchos pasos diferentes por lo que es importante prepararse primero.

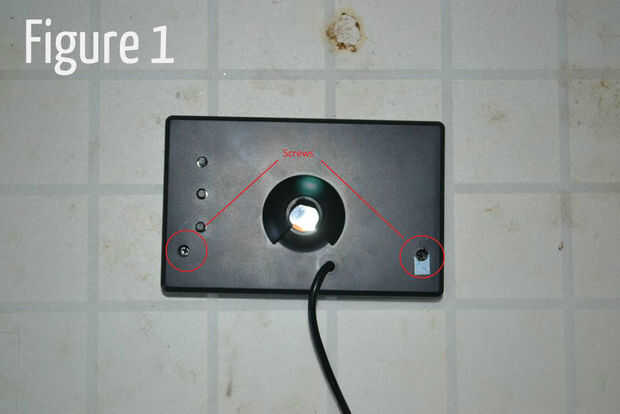

1. Desconecte la pantalla por lo que depende de la parte posterior. Hay dos tornillos en la parte posterior como se muestra en la figura 1 (cuenta un tornillo en una pegatina).

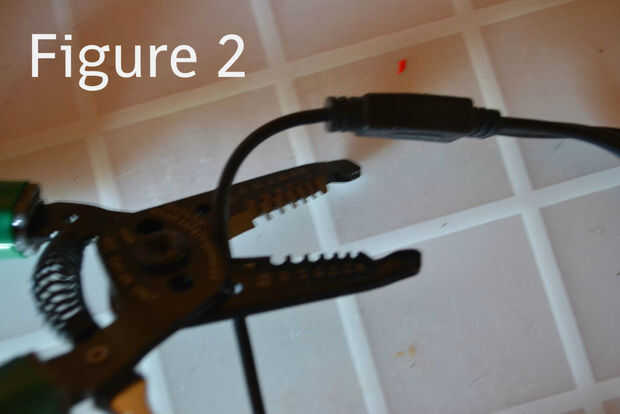

2.ahora utilizando el cortador de alambre para cortar el cable antes de la fractura de tres puntos, asegúrese de tener suficiente longitud para llegar a la batería y el Raspberry Pi, como se muestra en la figura 2.
3. Tire de la cubierta detrás fuera de la pantalla.

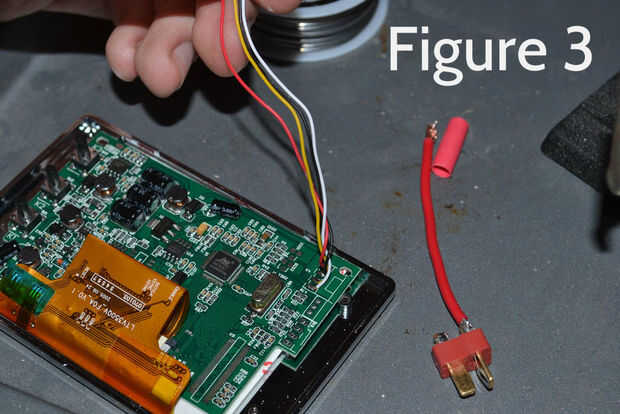

4. Tira de la cubierta del cable negro grande, esto debe exponer 4 cables más pequeños como se ve en la figura 3, dependiendo de la longitud que puede ser capaces de tirar de él apagado, pero en algunos casos que usted tendrá que usar el pelacables. (Asegúrese que si usa el alicate para ir lentamente y asegúrese de que usted no corte los cables dentro)
5. el cable blanco no se necesita para que pueda elegir a ignorarla, cortar o desoldarlo.
