Paso 4: Conexión de la pantalla
Materiales necesarios para este paso
- Cortadores de alambre
- Pantalla
- Soldadura de hierro
- De la soldadura
- Cable de AV (opcional, ver paso 4 para ver si es necesario)
- Frambuesa Pi
1 Utilice el cortador de alambre para quitar la cubierta del cable amarillo, rojo y negro conectado a la pantalla. Pelacable más no te vayas que pequeña de un medidor, esto significa que usted tendrá que utilizar los cortadores en su lugar. Recuerde cortar lento.
2. Suelde el cable rojo con el mismo conector deans como hiciste el regulador de 5 voltios.
3. Suelde el cable negro con el mismo conector deans como hiciste el regulador de 5 voltios.

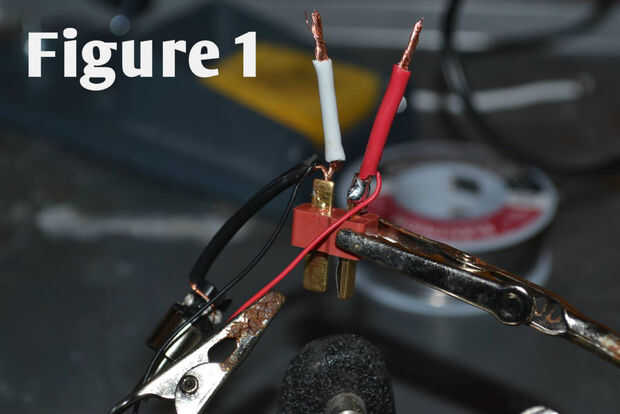

Utilice la figura 1 para la referencia a los pasos 2 y 3
4. para los siguientes pasos usted tiene dos opciones
Opción A. Puede desoldar la entrada AV en la frambuesa pi y el cable amarillo directamente a la Junta de la soldadura. Opción toma más tiempo y es más difícil, pero al final ocupa menos espacio.
Opción B. Puede soldar un cable de AV macho en el cable amarillo y conecte a la entrada de AV. Opción B es más rápido y más fácil, pero ocupa mucho más espacio.
Antes de conectar en la pantalla y el poder de la Raspberry Pi instalar el sistema operativo (OS) en la tarjeta SD. Esto es importante porque la instalación del sistema operativo puede fallar si la batería muere.
Opción A.

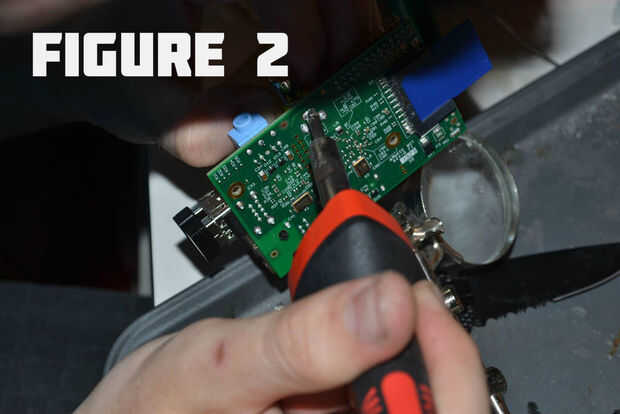

- Desoldar los 3 soportes en el bajo lado del Raspberry Pi. Utilice la figura 2 como referencia.

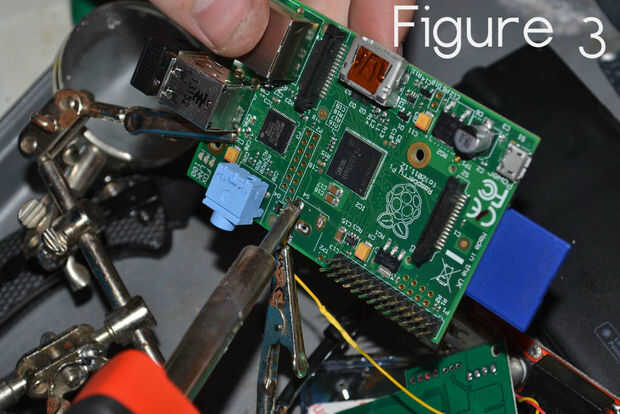

- Después de que el Monte de AV es desoldar y quitar el cable amarillo de la pantalla a la derecha AV de montaje superior que fue desoldar de la soldadura. Utilice la figura 3 para referencia.
Opción B.
- Tome el cable de AV y corte a la longitud, tendrá que ser lo suficientemente largos para enchufar el Raspberry Pi, así como tocar el cable amarillo de la pantalla.
- Utilice el cable strippers a la AV cable 1/4 de pulgada.
- Soldadura cable AV macho y el cable amarillo que viene de la pantalla. (recordar poner del encogimiento del calor sobre el alambre antes de empezar a soldar)
Nota: Al cortar el cable de AV puede notar alambre que rodea el cable amarillo. Los conductores son los cables de tierra. La pantalla que estoy usando comparte un terreno común con el poder, por lo que estos cables no son necesarios.
