Paso 17: Final parada de óptica
La máquina tiene que ser capaz de saber la posición de carruaje. Esto se logra mediante el comando G-código G28. Pero para que el comando G28 a trabajar, debe ser los sensores en los tres puntos en casa. Los sensores podrían ser micro-switches, efecto hall, o medios ópticos. Que la clase se utiliza no importa. Mi diseño tiene tres sensores ópticos, comprados en ebay.

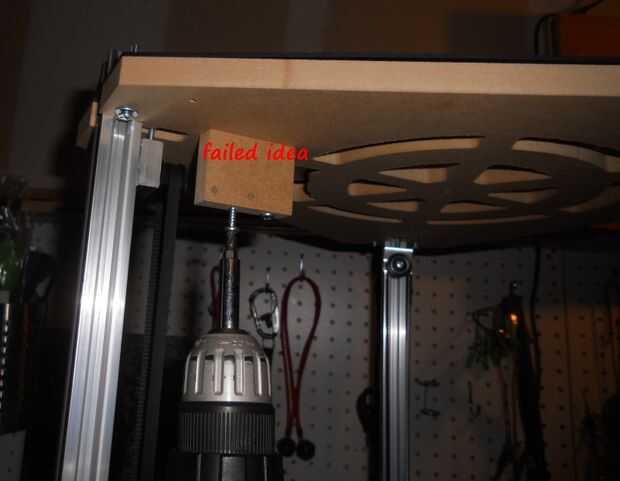

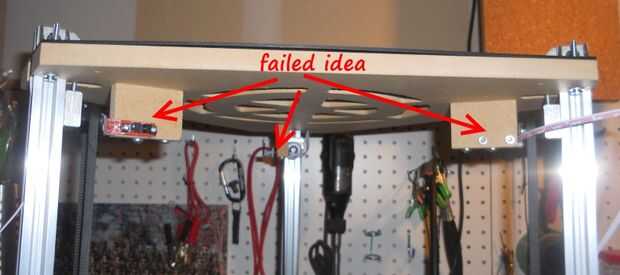

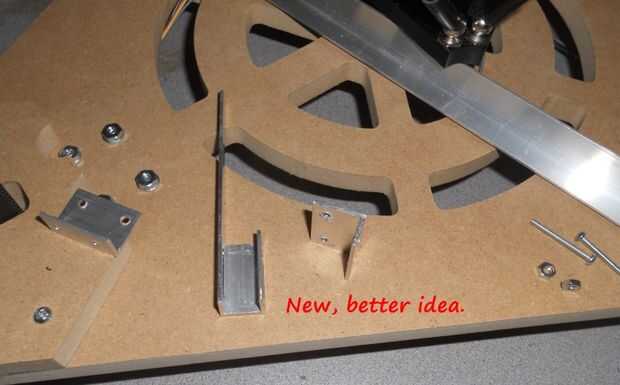

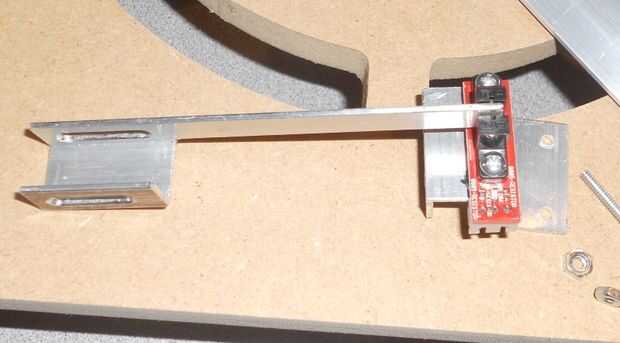

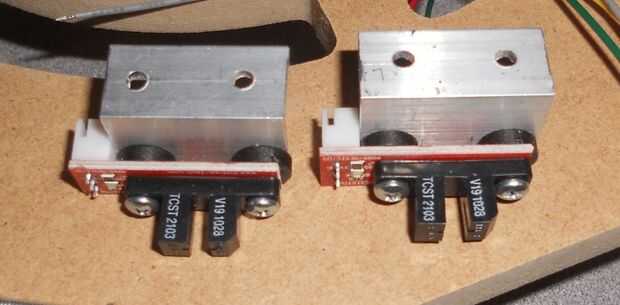

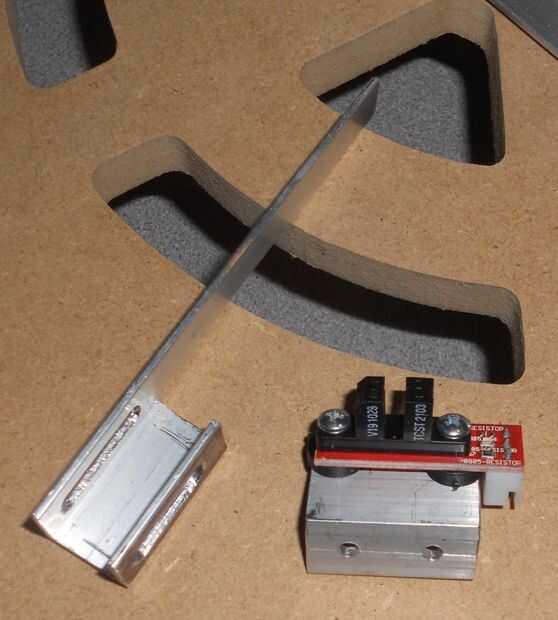

Primero compra una extrusión de aluminio L-bar de la tienda de hardware que debe ser la dimensión de L 1 "x 1/2". Corte tres secciones de 1". En la mayor marca superficial y perforaciones para montar el sensor de parada final con una 1/8" pedacito de taladro. Taladre dos agujeros más en la superficie del aluminio de 1/4" de los bordes. Coloque los sensores en los ángulos con #4-40 tornillos y una tuerca. Puede ser necesario usar espaciadores de nylon de 1/8" para que la placa de circuito no un cortocircuito en el aluminio barra L.

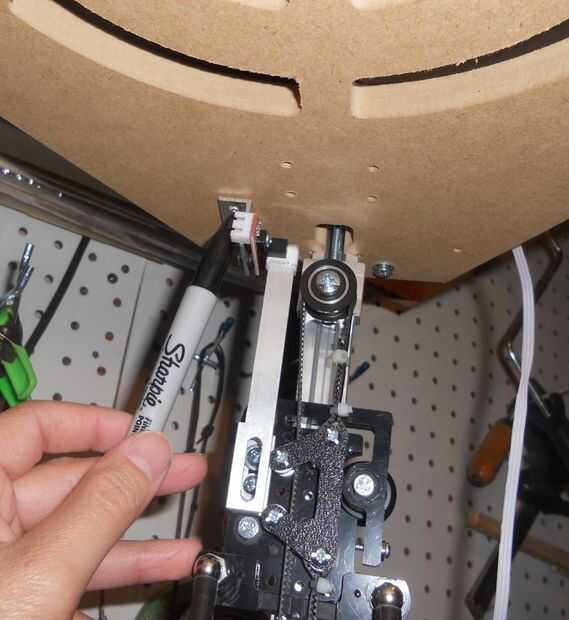

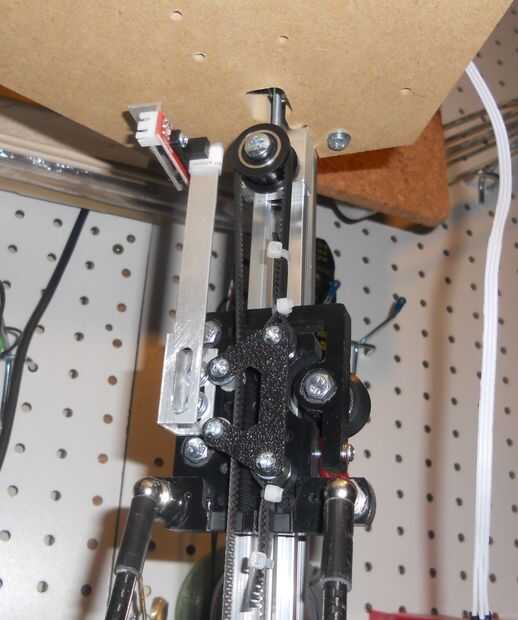

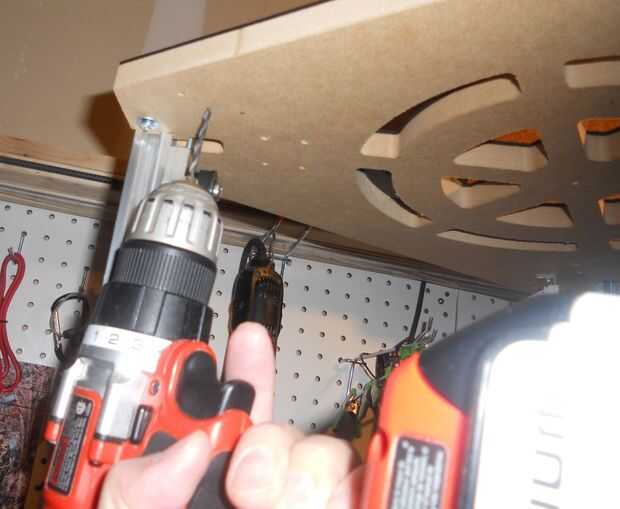

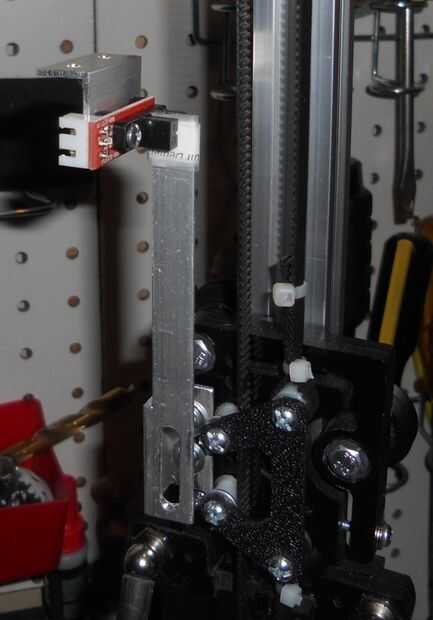

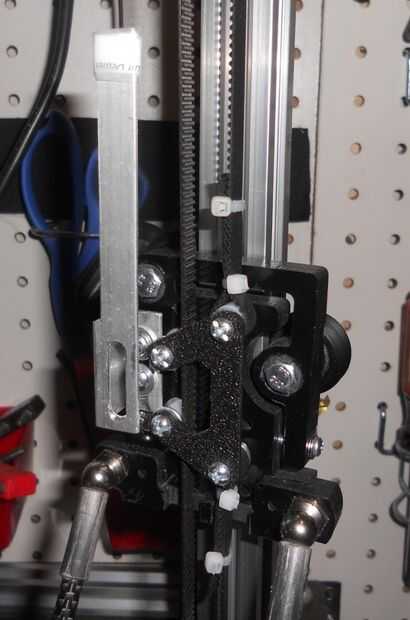

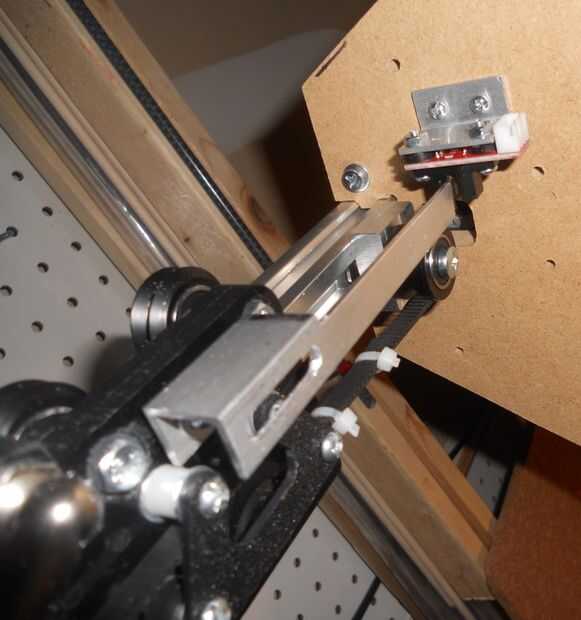

Envuelva la cinta alrededor de la extremidad de las banderas de parada final en el carro para que los sensores ópticos pueden encajados en la bandera. Si es necesario, el sensor a la bandera para mantener segura la cinta (ver foto). Levantar el carro para que el aluminio L toque la parte superior de la impresora. Marque los orificios y perfore con una broca de 1/8.

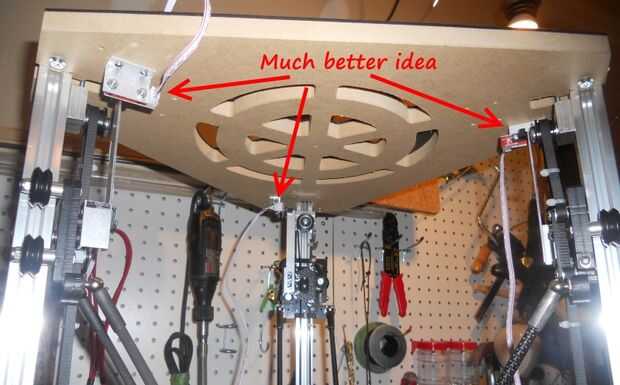

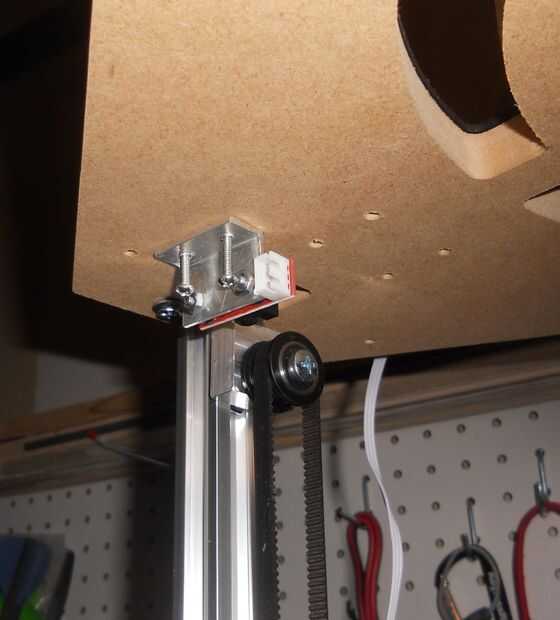

Baje del carro y quite el sensor óptico. Fijar el sensor a la parte superior de la impresora utilizando #4-40 x 1" tornillos y tuercas. Repita para las otras dos torres.
No olvide quitar la cinta en las banderas.
