Paso 6: Haga la base

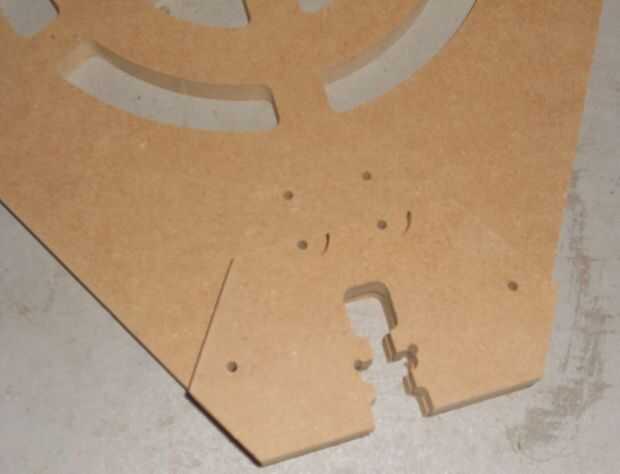

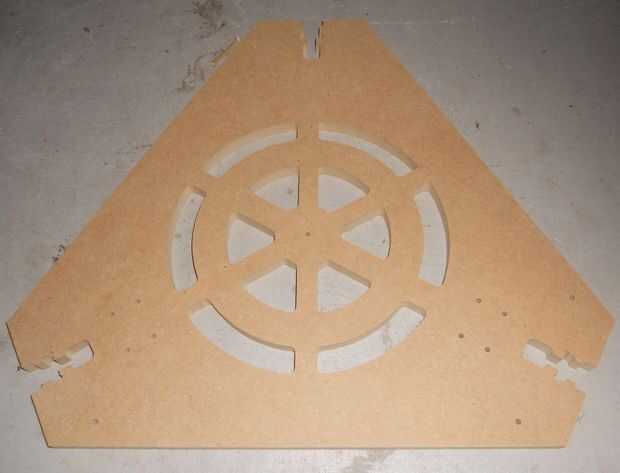

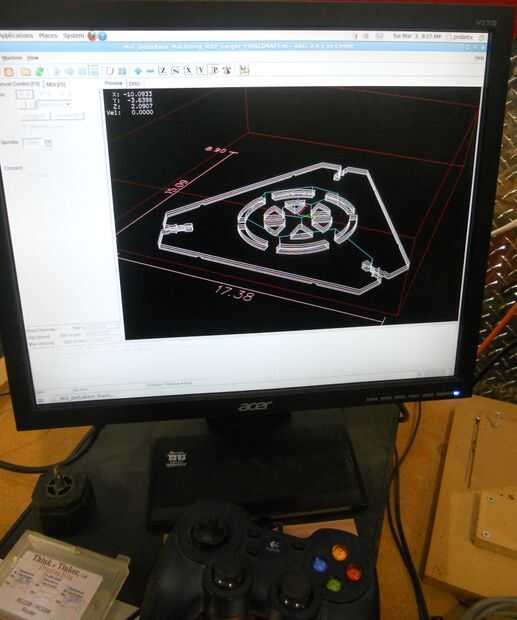

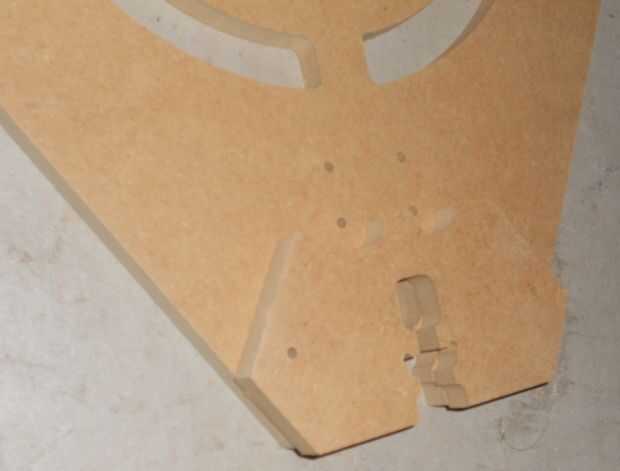

Asegure un pedazo grande de fiberboard(MDF) de densidad media (1,75 pies cuadrados) en la placa de despojos del router CNC. Asegúrese de que todo está a nivel. Cero en el Centro de la placa de mdf. Para el uso de agujeros de taladro de 1/8" pedacito de taladro. Después de los agujeros se perforan a cambio al 1/4" madera router bits. Hacer dos de las tablas base.

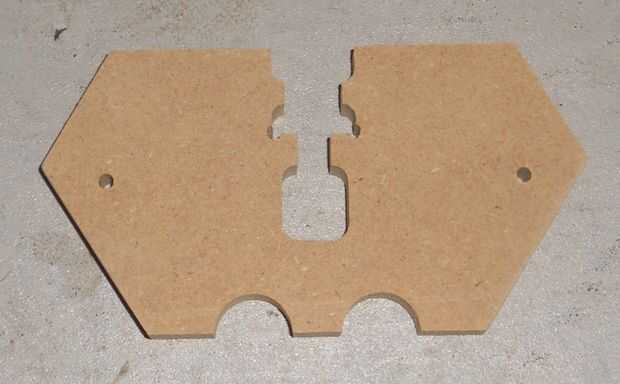

Después de la base y la tapa, hacer tres de los soportes auxiliares. Para estas piezas se necesita un MDF abordará 8 "x 14". Cero en la esquina Inferior izquierda del tablero.
Para el mdf, tengo el cortador de la velocidad de alimentación de 30 pulgadas por minuto y el router funcionando a 3/4 de velocidad. Las velocidades de alimentación más lento o más rápido eje velocidad hace que la broca se recaliente y la madera para quemar.
Cortar las extrusiones de aluminio (carriles) en longitudes de 750mm con una sierra para metales. Con cinta adhesiva y poner en el molino y molino de los extremos para que sean todos exactamente la misma longitud, plana y lisa.

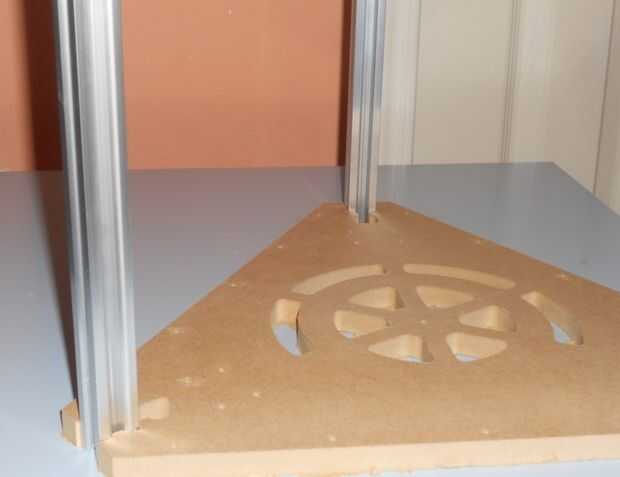

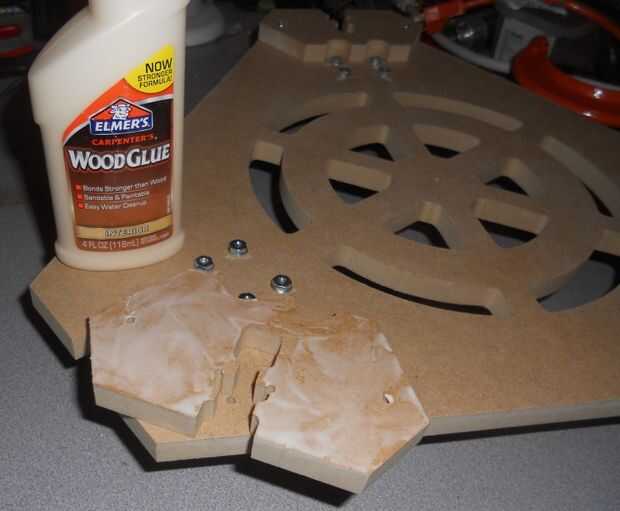

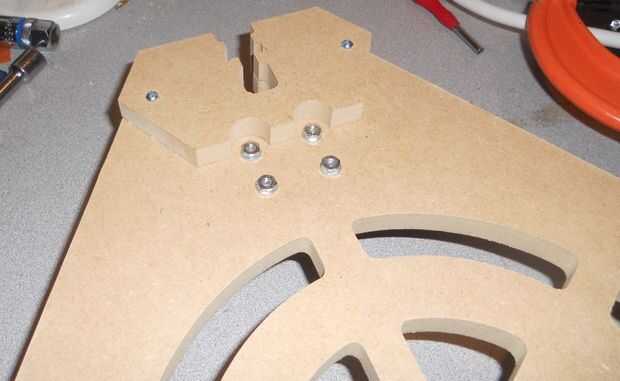

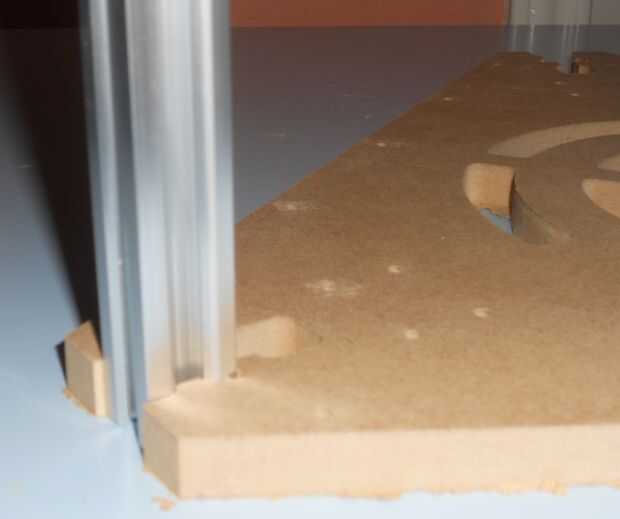

Una vez que todo se corta, haz six(6) 1.25" largo #4-40 tornillos y tuercas six(6). Sacar el pegamento de madera. Pegar un soporte a cada esquina de la base. Asegure las piezas con los tornillos. Insertar temporalmente un carril de aluminio en cada esquina para asegurarse de que la base y el soporte auxiliar están alineados y cuadrado. Use una escuadra de viga para asegurarse de que los rieles son perfectamente verticales.

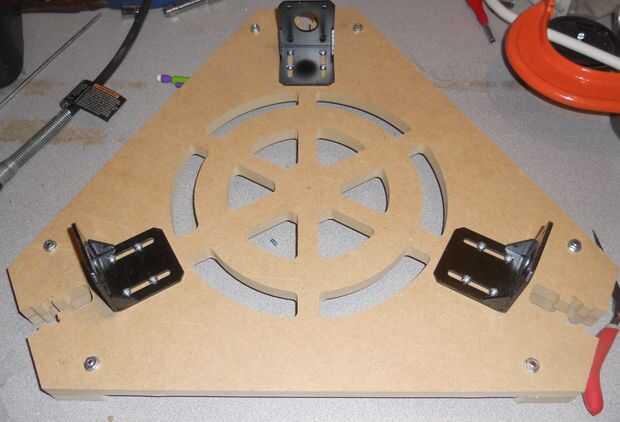

Conectar el motor paso a paso montaje debajo de uso twelve(12) #6-32 x. 75" tornillos 24 arandelas y tuercas de twelve(12). No es necesario ajuste los tornillos aún. Más tarde, los motores paso a paso deberán colocarse de modo que la correa limpia el agujero a través de la base sin frotar.
